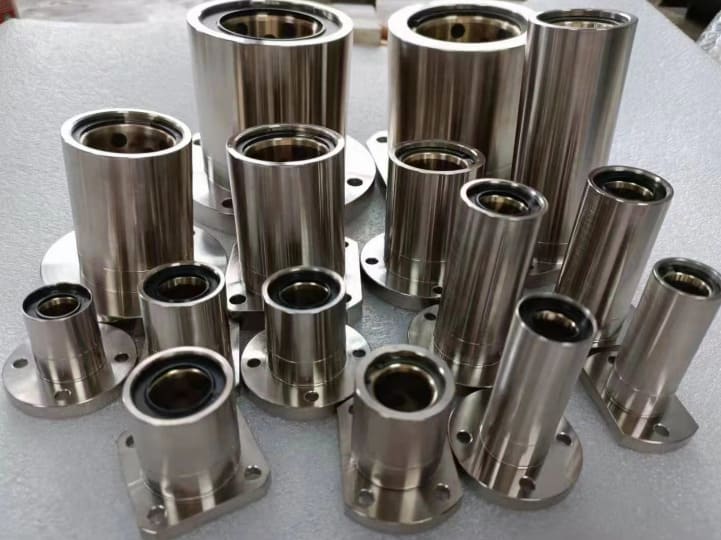

Kundenspezifische Präzisionsbuchsen
Hülsen, Flansche, Bohrschablonen und Auskleidungsbuchsen werden aus Stahl, Messing, Bronze, Edelstahl und Aluminium mit einer Toleranz von ±0.005 mm gefertigt. Langdrehen ermöglicht Bohrungen mit einem Mindestdurchmesser von 0.5 mm und Oberflächenrauheiten von Ra ≤ 0.4 µm. Die Fertigung ist nach IATF 16949 und AS9100D zertifiziert.
Alle gängigen Buchsentypen, kundenspezifisch gefertigt
Eine Präzisionsbuchse ist ein zylindrisches Bauteil, das eine Bohrung auskleidet, um die Wellenausrichtung zu steuern, die Reibung zu reduzieren, Lasten zu übertragen oder ein Schneidwerkzeug zu führen. Im Gegensatz zu Standardteilen werden kundenspezifisch gefertigte Buchsen exakt nach Ihren Vorgaben hinsichtlich Innen- und Außendurchmesser, Länge, Passung und Oberflächenbeschaffenheit hergestellt – ohne Kompromisse bei Rundlaufgenauigkeit oder Bohrungsgeometrie.
RichconnDie Schweizer Drehzentren (CITIZEN A20, Tsugami B206, YM LM-06Y) und die Dreh-Fräsmaschinen von MAZAK bieten uns die Maschinentiefe, um enge Bohrungstoleranzen bei Präzisionsbuchsen mit kleinem Durchmesser, Flanschbuchsen mit großem Außendurchmesser und allem dazwischen einzuhalten – von Prototypenmengen bis hin zu Produktionsvolumina von Hunderttausenden von Stück.
Hülsen-/Glattbuchsen
Zylindrische Auskleidung, die in eine Gehäusebohrung gepresst wird. Reduziert die Reibung zwischen Welle und Gehäuse. Verwendung findet sie in Motoren, Pumpen, Getrieben und Hydrauliksystemen.
Innendurchmesser: Ø 0.5–150 mm · Passform: H7/f6 oder kundenspezifisch
Flanschbuchsen
Hülse mit integriertem Flanschkragen, der für die axiale Positionierung sorgt und verhindert, dass die Buchse unter Last durch das Gehäuse gedrückt wird.
Flansch-Außendurchmesser: kundenspezifisch · Axialspiel: gemäß Zeichnung
Bohrvorrichtung / Laufbuchsen
Gehärtete, geschliffene Buchsen zur Führung von Bohrern oder Reibahlen in einer Vorrichtung. Dauerhaft presssitzende oder austauschbare Gleitbuchsen mit enger Innen-/Außenrundlaufgenauigkeit.
Konzentrizität: ≤0.003 mm · HRC 58–62 verfügbar
Stufen-/Reduzierbuchsen
Übergänge zwischen zwei Wellendurchmessern oder Bohrungsgrößen in einem einzigen Bauteil. Häufig bei Werkzeugadaptern, Hydraulikanschlüssen und Motorhalterungen.
Mehrstufige Profile · komplexe Außendurchmessergeometrie
Dünnwandige Buchsen
Wandstärken bis hinunter zu 0.3 mm ermöglichen die Realisierung von beengten Baugruppen in Medizingeräten, Robotern und Unterhaltungselektronik. Die Bearbeitung mittels Langdrehautomaten gewährleistet die Rundheit auch bei dünnen Wänden.
Wandstärke: ≥0.3 mm · Außenrundheit: ≤0.002 mm
Gewindebuchsen
Innen- oder Außengewinde für Einpress- oder Pressmutternanwendungen in Baugruppen, die häufig demontiert werden müssen. Gewinde nach ISO/ASME/DIN-Norm oder kundenspezifische Steigung.
Gewindeklasse 6H/6g Standard · kundenspezifische Anpassung möglich
Präzisionsfähigkeiten nach Merkmalen
Jede Buchsenkonstruktion wird anhand definierter Prozessfähigkeitsvorgaben geprüft. Nachfolgend sind die Grenzen aufgeführt, die unsere Anlagen und Prüfverfahren über alle Produktionsvolumina hinweg zuverlässig einhalten können.
Bohrungsbearbeitung (Innenbearbeitung)
Schweizer Drehen + Bohren · Ra-geprüft pro Charge
- Mindestbohrungs-Ø0.5mm
- Maximaler Bohrungsdurchmesser150mm
- Toleranz des Bohrungsdurchmessers± 0.005 mm
- Rundheit der Bohrung≤0.002 mm
- Oberflächenbeschaffenheit der BohrungRa ≤0.4 µm
- Zylinderform≤0.005 mm
- Standard-PassformklassenH5, H6, H7, H8
OD & Konzentrizität
CNC-Dreh-Fräsmaschine · CMM ±0.001 mm Überprüfung
- OD-Toleranz± 0.005 mm
- Rundheit des Außendurchmessers≤0.002 mm
- ID–OD-Konzentrizität≤0.003 mm
- OberflächenbeschaffenheitRa ≤0.8 µm
- Standard-Außendurchmesser-Passformh6, k6, n6, s6
- CMM-Verifizierung± 0.001 mm
- Presspassungsfähigkeitn6 / s6 Klasse
Länge & Geometrie
Fräsen mit angetriebenen Werkzeugen · Sekundärbearbeitungen mit Gegenspindel
- Längentoleranz± 0.01 mm
- Flanschrechtwinkligkeit≤0.005 mm
- Toleranz des Fasenwinkels± 0.5 °
- Schlitze / Querlöcherangetriebenes Werkzeug gefräst
- Rändelung / NutBei OD oder ID
- Rechtwinkligkeit (Endflächen)≤0.005 mm
- Maximale Teilelänge300 mm (Stangenmaterial)
Wichtige Maßgarantien
Alle Werte geben die im Serienfertigungsprozess erreichbare Prozessfähigkeit (Cpk ≥ 1.33) an – nicht die von Einzelanfertigungen. Erstmusterprüfberichte und Maßaufzeichnungen sind auf Anfrage erhältlich.
Bohrungsdurchmesser (Innendurchmesser)
Schweizer Kurven · CITIZEN A20 / Tsugami B206
Außendurchmesser (OD)
MAZAK Dreh-Fräsmaschine / YM LM-06Y
ID-OD-Konzentrizität
Spindelkonstruktion mit Führungsbuchse
Rundheit der Bohrung
CMM-Profilierungsinstrument verifiziert
Oberflächenbeschaffenheit der Bohrung
Rauheitsmessgerät + Honen verfügbar
CMM-Messgenauigkeit
Mitutoyo CMM · ISO 10012 Kalibrierung
Gängige Buchsenwerkstoffe, die wir bearbeiten
Die Materialwahl ist entscheidend für die Leistungsfähigkeit der Buchse. Die richtige Legierung muss Verschleißfestigkeit, Bearbeitbarkeit, Korrosionsbeständigkeit und Kosten im Hinblick auf die Einsatzumgebung optimal aufeinander abstimmen. Wir führen alle gängigen Legierungen oder beschaffen sie bei Bedarf.
Kohlenstoffstahl / Legierter Stahl
Noten: 1045, 4140, 4340, 52100
Härte: Bis zu HRC 62 (nach der Wärmebehandlung)
Bearbeitbarkeit: Ausgezeichnete (gut schneidefähige) Sorten
Ideal für: Bohrschablonenbuchsen, hochbelastbare Hülsenbuchsen, Presspassungen. Kann für eine verschleißfeste Oberfläche einsatzgehärtet werden.
Edelstahl
Noten: SS303, SS304, SS316L, SS17-4PH
Korrosion: Ausgezeichnet (304/316L)
Stärke: 17-4PH bis zu 1310 MPa Zugfestigkeit
Ideal geeignet für: Lebensmittelverarbeitungs-, Schiffs-, Medizin- und Chemieanlagen, bei denen neben engen Toleranzen auch Korrosionsbeständigkeit erforderlich ist.
Messing (C360 / C272)
Bearbeitbarkeit: Ausgezeichnet (C360 = 100 % Bewertung)
Reibungskoeffizient: Geringe Selbstschmiereigenschaften
Elektrisch: Gute Leitfähigkeit
Ideal geeignet für: leichtbelastete Lagerbuchsen, elektrische Steckverbinder, pneumatische Ventilkomponenten und Anwendungen, die nichtmagnetische Eigenschaften erfordern.
Phosphorbronze / Kupferlegierung
Noten: C510, C630 (Al-Bronze), SAE 841
Lagerleistung: Ausgezeichneter PV-Faktor
Selbstschmierung: Porös / ölimprägniert erhältlich
Ideal für: Hochbelastete Wellenbuchsen, Hydrauliksysteme, Schiffslager. Überlegene Gleiteigenschaften im Vergleich zu Stahl-auf-Stahl-Lagern.
Aluminiumlegierung
Noten: 6061-T6, 7075-T6, 2024-T3
Gewicht: ~2.7 g/cm³ (gegenüber 7.8 g/cm³ bei Stahl)
Anodisieren: Hartanodisierung (Typ III) verfügbar
Ideal für: Halterungen in der Luft- und Raumfahrt, Robotik, leichte Automobilbaugruppen, bei denen geringes Gewicht entscheidend ist. Harteloxieren verbessert die Oberflächenhärte auf ca. 450 HV.
Inconel / Titan
Noten: Inconel 625/718, Ti-6Al-4V
Temperaturbeständigkeit: Inconel bis 980°C
Korrosion: Hervorragend (beide Legierungen)
Ideal geeignet für: Triebwerkskomponenten für die Luft- und Raumfahrt, Bohrlochwerkzeuge für die Ölfeldindustrie, Halbleiterprozessanlagen mit Hochtemperatur- oder stark korrosiven Medien.
Nachbearbeitungsbehandlungen
Nachbearbeitungsverfahren zur Verbesserung der Korrosionsbeständigkeit, Oberflächenhärte, Schmierfähigkeit oder des Aussehens – durchgeführt im eigenen Haus oder über unser qualifiziertes Lieferantennetzwerk.
Honig
Bohrungsrauhigkeit Ra ≤ 0.2 µm erreichbar. 5 Shannen-Honmaschinen im eigenen Haus.
Wärmebehandlung
Durchgehärtet oder einsatzgehärtet bis HRC 62. Güteklasse für Bohrschablonenbuchsen.
Hartverchromung
Außendurchmesseraufbau gemäß Spezifikationstoleranz nach der Beschichtung. Verschleiß- und Korrosionsbeständigkeit.
Schwarzes Oxid
Leichter Korrosionsschutz mit Dimensionsneutralität (≤0.001 mm Dicke).
Chemisch Nickel
Gleichmäßige Beschichtung im Inneren der Bohrungen – ideal für Buchsen aus Edelstahl und Aluminium.
Hartanodisieren (Al)
Anodisierung Typ III für Aluminiumbuchsen. Oberflächenhärte ~450 HV.
Einsatzgebiete unserer Präzisionsbuchsen
Unser Ingenieurteam versteht die funktionalen Anforderungen jeder Umgebung. Wir wählen das richtige Material, die passende Bauform und die Oberflächenbeschaffenheit basierend auf Betriebslast, Drehzahl, Temperatur und Medium – nicht auf Standardeinstellungen aus dem Katalog.
Industrielle Maschinen und Automatisierung
Hülsen- und Flanschbuchsen in Fördersystemen, Aktuatorgehäusen und Drehteilern, bei denen die Wellenausrichtung die Zyklusgenauigkeit und die Lebensdauer des Bauteils direkt beeinflusst.
- Buchse aus Stahl oder Bronze, Passform H7/f6 oder H7/g6
- Oberfläche: Ra ≤0.8 µm Bohrung / schwarze Oxid-Außenseite
- Volumen: 500–100,000 Stück
Luft- und Raumfahrt & Verteidigung
Buchsen für die Ruderanlenkung, Lagerbuchsen für die Querlenker und Fahrwerkskomponenten. Materialzertifizierung, Materialrückverfolgbarkeit und Erstmusterprüfberichte gemäß AS9100D.
- Ti-6Al-4V / Inconel 718 / Al-Bronze
- AS9100D-Zertifizierung · FAIR verfügbar
- Röntgenfluoreszenz-Zusammensetzungsprüfung pro Charge
Automobil & Elektrofahrzeuge
Buchsen für Aufhängungsdrehpunkte, Schaltgabeln, Motorlager für Elektrofahrzeuge und Lager für den Sitzmechanismus. Prozesskontrolle gemäß IATF 16949, Qualitätsziel: PPM ≤ 1000.
- IATF 16949:2016-Zertifizierung
- Stahl 4140 / SS304 / Al 6061-T6
- Salzsprühtest nach ASTM B117
Medizin & Labor
Präzisionsführungsbuchsen in chirurgischen Roboterarmen, Instrumentenwagen für Laborgeräte und Lineartischen für Diagnosegeräte. Hohe Konzentrizität ist für wiederholgenaue Bewegungen erforderlich.
- Edelstahl 316L / Titan / PEEK
- Oberflächenrauheit Ra ≤0.4µm
- Konzentrizität ≤0.003 mm
Hydraulik & Pneumatik
Zylinderstangenführungsbuchsen und Ventilkörpereinsätze, bei denen die Konzentrizität von Bohrung zu Außendurchmesser und die Oberflächenbeschaffenheit die Leckrate und die Dichtungslebensdauer bestimmen. Bronze und Edelstahl für korrosive Medien.
- Bronze C630 / SS303 / Stahl 4140
- Passformklasse H7/f6 oder H7/g6
- Ra ≤0.4µm Bohrung für dynamische Abdichtung
Robotik & Halbleiter
Gelenklagerbuchsen in kollaborativen Robotern, Auskleidungen für Wafer-Handlerarme und Führungshülsen für Vakuumkammern, bei denen eine extrem geringe Partikelerzeugung und nichtmagnetische Materialien erforderlich sind.
- SS304 / SS316L / BeCu / Titan
- Dünnwandig: Wandstärke ≥0.3 mm möglich
- Hyundai Robotics – bestehende Programmerfahrung
Messung & Zertifizierung
Unser Qualitätssystem basiert auf dokumentierten Prozessen, kalibrierten Messgeräten und vorbeugenden Kontrollplänen – nicht auf der Endsortierung. Jede Charge Präzisionsbuchsen wird mit Maßangaben ausgeliefert.
Standard-Dokumentationspaket
- Erstmusterprüfbericht (FAIR / PPAP auf Anfrage)
- Maßprüfungsprotokoll (Innendurchmesser, Außendurchmesser, Länge, Konzentrizität)
- Bericht zur Messung der Oberflächenrauheit Ra
- Materialzertifizierung mit Chargen-/Heftrückverfolgbarkeit
- Zusammensetzungsprüfung mittels Röntgenfluoreszenzanalyse (Chargen für Luft- und Raumfahrt/Medizin)
- Salzsprühtestbericht (sofern angegeben)
Prüfeinrichtungen
- Mitutoyo KMG — Maßprüfung ±0.001 mm
- Bohrungsmessgerät und Luftmessgerät — Überprüfung des Bohrungsdurchmessers bei hohem Volumen
- Messgerät für die Oberflächenrauheit — Ra-Messung gemäß ISO 4287
- Profilierungsinstrument — Rundheit und Zylindrizität
- Höhenmesser — Längen- und Schrittprüfung
- Optischer Komparator (CCD) — Profil- und Gewindeprüfung
- Mikrometer und Stiftlehren — Inline-SPC-Messung
- RFA-Analysator (Seiko SII SEA1000A) — Überprüfung der Legierungszusammensetzung
- Salzsprühkammer — Korrosionsprüfung nach ASTM B117
Der Fertigungsvorteil
Sechs Gründe, warum Ingenieure und Beschaffungsteams sich entscheiden Richconn für Präzisionsbuchsenprogramme – von Prototypen bis hin zu Großserienaufträgen.
Schweizer Drehen für dünne und kleine Bohrungen
Unsere Schweizer Drehautomaten vom Typ CITIZEN A20 führen das Werkstück an der Schnittstelle und verhindern so Durchbiegungen. Daher können wir bei Werkstücken mit Durchmessern von 0.5 mm bis 25 mm, die sich auf herkömmlichen Drehmaschinen unter Schnittkräften verbiegen, zuverlässig eine Bohrungstoleranz von ±0.005 mm einhalten.
Mehr als 54 Maschinen. Keine Kapazitätsengpässe.
15 CITIZEN A20, 20 Tsugami B206, 18 MAZAK Dreh-Fräszentren, 2 MAZAK HCN5000L Horizontal-Bearbeitungszentren und mehr. Wir bewältigen Auftragsspitzen ohne längere Lieferzeiten oder die Auslagerung an unqualifizierte Zulieferer.
Zertifiziert für Ihre Branche
IATF 16949:2016 für die Automobilindustrie. AS9100D für die Luft- und Raumfahrt. ISO 10012 für die Kalibrierung von Messsystemen. ISO 14001 für Umweltmanagement. Diese Zertifizierungen spiegeln dokumentierte Prozesse wider und sind mehr als nur ein Zertifikat – wir können Ihnen Auditberichte zur Verfügung stellen.
Komplettes Programm in einem
Drehen, Fräsen, Gewindeschneiden, Honen, Wärmebehandlung, Koordination der Galvanisierung und CMM-Prüfung – alles über eine einzige Bestellung abgewickelt. Keine fragmentierten Lieferketten, die die Koordination separater Lieferanten für Nachbearbeitungen erfordern.
DFM-Eingabe vor dem Stahlschneiden
Unsere Ingenieure prüfen Ihre Zeichnung, bevor wir Ihnen ein Angebot erstellen. Wir kennzeichnen Merkmale, die die Kosten erhöhen, ohne die Funktion zu verbessern – enge Toleranzen in unkritischen Bereichen, aufwendige Oberflächenbehandlungen, wo Standardausführungen ausreichen, oder Geometrien, die vereinfacht werden können, ohne die Passgenauigkeit zu beeinträchtigen.
Prototypenentwicklung bis Serienproduktion unter einem Dach
Gleiche Ausrüstung, gleiche Prozessparameter, gleicher Qualitätskontrollplan vom ersten Prototyp bis zur Serienfreigabe. Eine erneute Validierung ist bei der Skalierung nicht erforderlich. Die Programme starten mit 5 Stück und erreichen regelmäßig über 500,000 Stück pro Jahr.
Von der Zeichnung bis zur Auslieferung der Buchsen
Ein vorhersehbarer 7-stufiger Prozess mit definierten Übergaben, Kontrollpunkten und Dokumentation in jedem Schritt.
1. Angebotsanfrage- und DFM-Prüfung
Zeichnungsprüfung, DFM-Feedback, Materialbestätigung, Toleranzprüfung
2. Zitat
Detailliertes Angebot: Bearbeitung, Material, Endbearbeitung, Inspektion, Werkzeuge (falls erforderlich)
3. Prozessplanung
CNC-Programmierung, Werkstückspannvorrichtungskonstruktion, Steuerungsplan, Prüfplan
4. Erster Artikel
Vollständige, maßstabsgetreue Prüfung. Alle Merkmale vermessen. Kundenfreigabe vor Produktionsfreigabe.
5. Produktion
SPC-überwachte Bearbeitungsläufe. Prozessbegleitende Prüfung in definierten Intervallen.
6. Endkontrolle
CMM-Verifizierung, Oberflächenprüfung, Sichtprüfung, Zusammenstellung des Dokumentationspakets
7. Verpacken & Versenden
Präzisionsverpackung, Korrosionsschutz. Konformitätsbescheinigung und Dokumentation werden mit den Teilen versandt.
Fordern Sie ein Angebot für Buchsen an
Senden Sie uns Ihre Zeichnung und Spezifikationen. Wir antworten Ihnen innerhalb von 24 Stunden mit einem detaillierten Angebot und einer Rückmeldung zur DFM-Planung.
24-Stunden-Angebotsbearbeitung
Detailliertes Angebot inklusive Material-, Bearbeitungs-, Endbearbeitungs- und Inspektionskosten – keine grobe Schätzung.
Kostenlose DFM-Überprüfung
Wir weisen auf Toleranz- oder Geometrieprobleme hin, die zusätzliche Kosten verursachen könnten, bevor Sie sich für Werkzeuge oder Vorrichtungen entscheiden.
Keine Verpflichtung
Ein Angebot und eine Rückmeldung zum DFM-Prozess erhalten Sie kostenlos, unabhängig davon, ob Sie eine Bestellung aufgeben.
NDA verfügbar
Wir unterzeichnen gegenseitige Geheimhaltungsvereinbarungen, bevor wir sensible Zeichnungen für neue oder nicht patentierte Designs prüfen.
