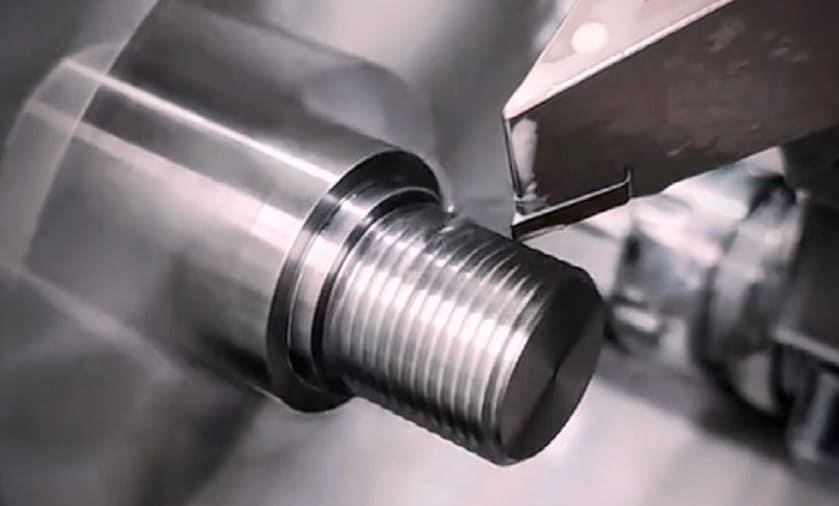

Lorsque les boulons, vis ou goupilles standard ne correspondent pas parfaitement à votre conception, cela peut entraîner des problèmes de performance et de fiabilité. Usinage CNC permet d'éviter cela en produisant des fixations aux dimensions précises et aux caractéristiques spécialisées.
Dans cet article de blog, nous aborderons les principes fondamentaux de attaches— des principaux types et matériaux disponibles à leurs méthodes de fabrication. Nous vous donnerons également des conseils pratiques pour choisir le partenaire idéal en usinage CNC.

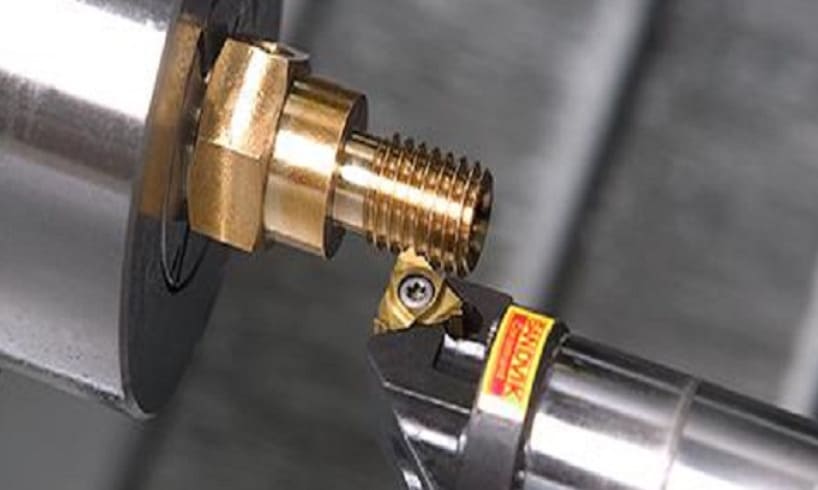

Que sont les fixations usinées CNC ?
Les fixations usinées CNC sont des boulons, vis, écrous et autres pièces similaires de précision, fabriqués par des machines à commande numérique qui usinent la matière selon des dimensions et des formes exactes. Elles sont produites à partir de barres de métal massif avec des tolérances serrées, souvent de l'ordre de ±0.025 mm (±0.001 pouce), pour une performance fiable. Ces fixations conviennent aux applications sur mesure ou critiques pour lesquelles les pièces standard du catalogue ne répondent pas aux spécifications de conception.
Types de fixations usinées CNC
L'usinage CNC permet de produire une variété de fixations essentielles à la réalisation d'assemblages fiables et robustes dans de nombreuses applications.
Boulons et vis
Les vis, éléments de fixation CNC les plus courants, possèdent leur propre filetage, tandis que les boulons traversent des trous pour être serrés par un écrou. L'usinage CNC permet de créer des profils de filetage personnalisés, des longueurs spécifiques ainsi que des formes de tête uniques, comme les boulons hexagonaux et les vis à tête cylindrique creuse, qui ne sont pas standard.
Écrous et inserts filetés
Les écrous s'associent aux boulons pour appliquer une force de serrage, tandis que les inserts filetés créent des filetages durables dans des matériaux plus tendres comme l'aluminium ou le plastique. L'usinage CNC de précision permet d'obtenir des écrous avec des classes de filetage exactes et des inserts spécialisés, comme les écrous à clavette qui empêchent la rotation et renforcent les assemblages critiques.
Rondelles, entretoises et bagues
Rondelles répartir la charge d'une fixation afin d'éviter d'endommager la surface. Ecarteurs définir une distance fixe entre les composants, et Bagues Créer une surface résistante à l'usure. L'usinage CNC permet de produire ces composants avec des diamètres et une épaisseur précis, garantissant ainsi un alignement parfait.
Goupilles, tourillons et arbres
ÉpinglesLes goujons et les arbres servent à positionner, aligner et assembler les composants. Les centres de tournage CNC fabriquent ces pièces avec des tolérances extrêmement serrées, parfois de l'ordre de +/- 0.0001 mm. Ceci est essentiel pour les applications exigeant un positionnement précis.
Fixations spéciales et non standard
L'usinage CNC excelle dans la production de fixations spéciales répondant à des exigences spécifiques. Cela inclut les pièces aux dimensions atypiques, en matériaux spéciaux ou aux formes complexes, impossibles à réaliser par d'autres méthodes. Citons par exemple les vis imperdables fixées à un panneau et les boulons sur mesure servant également de points de pivot.
At RICHCONNNous usinons régulièrement ces fixations non standard et livrons des géométries complexes et personnalisées qui vont bien au-delà des pièces standard du catalogue.
Comment sont fabriquées les fixations usinées CNC
Les fixations usinées CNC sont créées grâce à un processus précis en plusieurs étapes.
Procédés CNC de base pour la fabrication de fixations
Le processus de fabrication commence par des opérations CNC de base. Tournage CNC il sert à façonner des éléments cylindriques tels que des tiges, des filetages et des épaulements.
À l'inverse, le fraisage CNC permet de créer des surfaces planes et des formes géométriques. Cela inclut les éléments d'entraînement et les têtes hexagonales telles que les fentes ou les empreintes Torx.
Des opérations secondaires comme le perçage, le taraudage ou l'alésage sont ensuite utilisées pour créer les filetages internes nécessaires.
Méthodes de production de fil
Les filetages sont produits par coupe ou par roulage. La coupe des filetages, qui comprend filetage à point unique Le taraudage consiste à enlever physiquement de la matière pour créer le filetage. Cette méthode est polyvalente, mais peut être plus lente.
À l'inverse, le roulage de filetage est un procédé de formage à froid qui utilise des matrices pour mettre en forme le matériau sous pression. Les filetages roulés sont plus résistants et offrent une meilleure résistance à la fatigue, ce qui les rend idéaux pour les applications soumises à de fortes contraintes.
Regarde aussi: Un guide complet sur l'usinage des filetages
Étapes de post-traitement
Après usinage, les fixations subissent plusieurs étapes de post-traitement. Ebavurage Cette opération permet d'éliminer les arêtes vives et les résidus de matière issus de l'usinage. Pour les fixations en acier allié, un traitement thermique est souvent appliqué afin d'accroître leur durabilité et leur résistance.
Enfin, des finitions et des revêtements de surface peuvent être appliqués pour accroître la résistance à la corrosion et améliorer l'aspect. L'élément de fixation est ainsi prêt pour son application finale.
Sélection des matériaux pour l'usinage CNC des fixations
Le choix du matériau approprié est essentiel pour la performance et la fiabilité des fixations.
Métaux courants pour les fixations CNC
On utilise différents métaux pour les fixations usinées CNC, chacun présentant des avantages distincts.
- Les aciers au carbone et les aciers alliés offrent une résistance élevée pour les charges exigeantes.
- Les aciers inoxydables comme le 304 et le 316 offrent une excellente résistance à la corrosion dans les environnements difficiles.
- Pour les besoins de légèreté, les alliages d'aluminium tels que le 6061 et le 7075 sont idéaux.
- Le laiton est utilisé pour sa conductivité électrique.
- Le titane offre un rapport résistance/poids exceptionnel pour les applications aérospatiales et médicales.
Comment choisir le bon matériau
Le choix du matériau approprié dépend de plusieurs facteurs clés. Il convient tout d'abord d'évaluer les exigences de charge et de sécurité de l'application. Ensuite, il faut tenir compte des conditions environnementales, notamment la température et l'exposition aux produits chimiques. Enfin, il faut trouver un équilibre entre le poids, la rigidité et le coût afin d'atteindre les objectifs du projet sans surdimensionnement.
Corrosion galvanique et compatibilité des matériaux
La corrosion galvanique se produit lorsque des métaux différents sont en contact. Pour éviter ce phénomène, choisissez des matériaux dont la résistance galvanique est proche de celle du métal. Évitez d'associer directement une fixation en acier inoxydable à un composant en aluminium. Au besoin, utilisez des revêtements isolants ou des rondelles pour séparer les matériaux incompatibles.
Conception en vue de la fabrication (DFM) des fixations usinées CNC
L'application des principes de conception pour la fabrication (DFM) est essentielle pour produire des fixations usinées CNC abordables et fiables. Ces directives optimisent les conceptions pour le processus CNC, ce qui rationalise la production et réduit les coûts.
Principes généraux de conception pour la fabrication (DFM) des fixations CNC
Pour améliorer la fabricabilité, simplifiez la géométrie des fixations et évitez les éléments complexes qui augmentent le temps d'usinage. Utilisez des outils de dimensions standard et des rayons d'angle importants pour accélérer la production. De plus, maintenez des tolérances aussi larges que possible afin de minimiser les coûts de fabrication.
Lorsque l’option un client partage a Concevez vos fixations avec nous, nos L'équipe d'ingénierie l'examine en gardant à l'esprit ces principes de conception pour la fabrication (DFM). We souvent suggérer des ajustements mineurs permettant de maintenir les performances tout en réduisant le temps d'usinage et le coût global.
Regarde aussi: Qu'est-ce qu'un rapport DFM en usinage CNC ?
Paramètres de conception critiques pour les filetages et l'engagement
La précision du filetage est essentielle au bon fonctionnement des fixations. Spécifiez les dimensions standard (UNC, UNF ou métriques) afin d'éviter des coûts d'outillage sur mesure élevés. Définissez clairement la classe de filetage (par exemple, 2A/2B pour une utilisation générale, 3A/3B pour des ajustements plus précis) pour garantir un bon engagement. Pour une résistance optimale, la longueur d'engagement du filetage doit être de 1 à 2 fois le diamètre de la fixation.
Directives relatives aux caractéristiques des têtes, des rainures et des contre-dépouilles
Lors de la conception des têtes, privilégiez les formes courantes comme l'hexagonale, la tête cylindrique ou la tête plate pour garantir la compatibilité avec l'outillage standard. Si votre conception inclut des rainures ou des contre-dépouilles, assurez-vous qu'elles soient suffisamment larges pour permettre l'accès aux outils de coupe. Ces caractéristiques sont souvent indispensables à l'assemblage des pièces, mais nécessitent une planification minutieuse pour un usinage efficace.
Conception d'assemblages pour réduire la variété des fixations
La standardisation des fixations au sein d'un assemblage permet de réaliser d'importantes économies. Réduire la variété des tailles, longueurs et types de vis simplifie la gestion des stocks et accélère l'assemblage. Cette approche minimise également les erreurs d'assemblage, ce qui garantit un produit final plus fiable.
Tolérances, état de surface et revêtements pour fixations CNC
Le réglage précis des propriétés finales d'une fixation est obtenu grâce à des tolérances précises, des finitions de surface et des revêtements protecteurs.
Tolérances CNC typiques pour les fixations
L'usinage CNC offre une large gamme de tolérances. Si les caractéristiques générales peuvent supporter une tolérance de ±0.05 mm, les dimensions critiques exigent un contrôle plus précis. Par exemple, le diamètre des épaulements des boulons à tête hexagonale ou celui des goupilles de positionnement peuvent nécessiter une tolérance de ±0.005 mm pour un ajustement et un fonctionnement corrects. Les caractéristiques non critiques, telles que le diamètre extérieur des têtes hexagonales, ne requièrent pas une telle précision.
Exigences de finition de surface
L'état de surface d'une fixation est crucial pour ses performances. Une finition usinée standard de 3.2 μm Ra convient à la plupart des applications. Cependant, des finitions plus lisses, de 1.6 μm Ra ou moins, sont nécessaires pour les surfaces d'étanchéité ou les pièces en contact glissant afin de minimiser l'usure et le frottement.
Revêtements et traitements courants
Les revêtements offrent une protection essentielle et améliorent les propriétés des fixations. Parmi les options courantes, on trouve le zingage, le nickelage et le chromage pour la résistance à la corrosion. L'oxyde noir et passivation sont également utilisées pour prévenir la rouille. Pour l'aluminium, anodisation Elle crée une couche protectrice dure. De plus, un traitement thermique est également requis lorsque les fixations doivent répondre à des exigences de résistance particulières.
Contrôle qualité et essais des fixations usinées CNC
Pour garantir la fiabilité des fixations usinées CNC, un processus rigoureux de contrôle et de test de la qualité est essentiel.
Inspection dimensionnelle et de filetage
Il est essentiel de vérifier la précision dimensionnelle. Des outils comme les pieds à coulisse, les micromètres et les machines à mesurer tridimensionnelles (MMT) servent à contrôler les longueurs, les diamètres et les tolérances géométriques. Pour les filetages, des calibres de contrôle spécifiques permettent de vérifier que les diamètres primitifs sont conformes aux spécifications.
At RICHCONNNotre équipe utilise des machines à mesurer tridimensionnelles de pointe ainsi que des pieds à coulisse et des micromètres de précision pour confirmer les longueurs, les diamètres et les tolérances géométriques de chaque fixation.
Vérification des propriétés mécaniques
Les fixations doivent répondre à des exigences de résistance spécifiques. Les tests de dureté, souvent effectués à l'aide de Rockwell La méthode de contrôle confirme la réussite du traitement thermique. Les essais de traction et de charge d'épreuve vérifient la capacité de la fixation à résister aux forces opérationnelles sans rupture ni étirement.
Essais de corrosion et environnementaux
En environnements agressifs, les essais de corrosion sont essentiels. Les essais au brouillard salin évaluent les revêtements protecteurs en simulant des conditions de corrosion accélérée. Selon l'application, des essais de charge cyclique ou de vibration sont également réalisés afin de garantir une durabilité à long terme.
Exemples d'application et cas d'utilisation dans l'industrie
Automatisation industrielle et robotique
En robotique et automatisation, la précision est primordiale. Les fixations usinées CNC, telles que les boulons à épaulement sur mesure et les goujons, garantissent l'alignement précis des guides linéaires, des capteurs et des outils de préhension. Leurs tolérances serrées assurent la répétabilité et la résistance aux vibrations nécessaires aux systèmes automatisés à grande vitesse.
Automobile et sports mécaniques
Dans le secteur automobile et de la compétition, la performance est primordiale. L'usinage CNC permet de fabriquer des fixations légères et ultra-résistantes à partir d'alliages d'aluminium et de titane. Ces boulons sur mesure réduisent le poids du véhicule tout en résistant aux fortes vibrations et à la chaleur. Il en résulte une amélioration de la vitesse et une consommation de carburant réduite.
Systèmes aérospatiaux, médicaux et de haute fiabilité
Les applications aérospatiales et médicales exigent une fiabilité extrême. Les fixations usinées CNC utilisent des matériaux certifiés et présentent des tolérances très serrées. Ceci garantit l'intégrité des assemblages critiques dans les aéronefs, les satellites et les implants médicaux, où toute défaillance est inacceptable.
Machines, dispositifs et outillages sur mesure
Pour les machines ou les montages sur mesure, les fixations standard ne répondent souvent pas aux exigences. L'usinage CNC offre une solution en permettant la production en petites séries de boulons de longueur personnalisée, d'écrous spéciaux et de goupilles de positionnement uniques, indispensables pour les gabarits, les montages et les machines uniques.
Usinage CNC des fixations par rapport aux autres méthodes de fabrication
Usinage CNC vs Frappe à froid et profilage par rouleaux
| Aspect | Usinage CNC | Tête froide | Forme rouleau |
| Processus | Soustractif ; enlève de la matière d'un bloc solide. | Façonne le fil à température ambiante grâce à une haute pression. | Forme des filetages en pressant des matrices rotatives dans une ébauche. |
| Idéal pour | Prototypes, volumes faibles à moyens, géométries complexes. | Production en grande série de fixations standard. | Production de fil à grande vitesse et à grand volume. |
| Déchets de matériaux | Plus élevé ; génère des copeaux comme déchets. | Très faible ; remodèle la matière au lieu de l'enlever. | Minimale, car elle déplace de la matière pour former des fils. |
| Solidité | Les propriétés de la matière première sont préservées. | Augmentation de la force grâce au durcissement par le travail. | Des fils plus résistants grâce à l'écrouissage et au sens du grain. |
Usinage CNC vs fonderie et impression 3D
| Aspect | Usinage CNC | Casting | Impression 3D (Métaux) |
| La précision | Haute précision avec des tolérances serrées (±0.025 mm). | Précision moindre (généralement ±0.1 mm). | Bon, mais généralement inférieur à l'usinage CNC. |
| Finition de surface | Des finitions excellentes et très lisses sont possibles. | Une surface plus rugueuse nécessite souvent une finition secondaire. | Les lignes de calques visibles peuvent nécessiter un post-traitement. |
| Idéal pour | Applications à fortes contraintes et composants de précision. | Formes complexes et de grande taille, production en grande série. | Prototypage rapide et géométries très complexes. |
Comment choisir le bon partenaire pour l'usinage CNC ?
Le choix du bon fabricant de fixations CNC est crucial pour garantir que vos composants répondent aux spécifications exactes.
Capacités et équipements
Un partenaire idéal doit posséder des capacités de pointe, notamment des machines CNC multiaxes et des tours suisses. Ces équipements sont indispensables pour la production de fixations aux géométries complexes et aux tolérances serrées (jusqu'à ±0.0002 mm). Leur matériel doit être adapté à vos types de fixations spécifiques. Enfin, ils doivent avoir une expérience du travail avec divers matériaux, de l'acier inoxydable aux alliages spéciaux comme le titane.
Systèmes de qualité et certifications
L'engagement d'un partenaire envers la qualité est primordial. Vérifiez ses certifications de gestion de la qualité, telles que la norme ISO 9001:2015. Pour les fixations utilisées dans l'aérospatiale ou la défense, la conformité aux normes AS9100 ou ITAR est souvent requise, ce qui témoigne de normes élevées en matière de traçabilité, de maîtrise des processus et d'inspection.
Assistance technique et retours d'information sur la fabrication
Un partenaire de valeur offre un soutien technique solide, incluant des retours sur la conception pour la fabrication (DFM), afin d'optimiser vos conceptions. Cette collaboration réduit les temps d'usinage et les déchets, améliore les performances et permet d'éviter des reconceptions coûteuses.
Délais de livraison, quantités minimales de commande et logistique
Une logistique transparente est essentielle au bon fonctionnement de la chaîne d'approvisionnement. Un partenaire compétent garantit des délais de livraison précis et un taux de ponctualité élevé. Ses quantités minimales de commande (QMC) doivent être adaptées à l'envergure de votre projet ; autrement dit, il doit pouvoir prendre en charge aussi bien les prototypes que les volumes de production importants.
Conclusion
Les fixations usinées CNC offrent une précision inégalée pour les applications critiques. Comprendre les subtilités des matériaux, de la conception et de la fabrication est essentiel pour exploiter pleinement leur potentiel. Si vous avez besoin de fixations usinées sur mesure répondant à vos spécifications exactes, alors Richconn C'est la meilleure solution. Contactez-nous dès aujourd'hui pour bénéficier de nos services d'usinage CNC de pointe.
Questions fréquentes
Les fixations standard sont produites en série selon des spécifications générales, tandis que les fixations usinées CNC sont fabriquées sur mesure avec une grande précision pour des applications spécifiques et exigeantes.
Optez pour l'usinage CNC lorsque vous avez besoin de fixations aux géométries uniques, en matériaux non standard, d'une résistance supérieure ou de tolérances plus serrées que celles offertes par les pièces standard du catalogue.
Alors que les tolérances standard sont d'environ ±0.05 mm, l'usinage CNC de haute précision peut atteindre des tolérances aussi serrées que ±0.005 mm pour les caractéristiques critiques des fixations.
Pour éviter le grippage, utilisez un lubrifiant à base de nickel ou de lanoline, ralentissez la vitesse d'installation et assurez-vous que les filetages sont propres.
Votre dessin doit inclure toutes les dimensions, les spécifications des matériaux, le type et le pas de filetage, les tolérances requises et toute finition ou revêtement de surface spécifié.
Généralement non. Le forgeage à froid est destiné aux grandes séries et aux formes simples, tandis que l'usinage CNC excelle dans les géométries complexes et les tolérances plus serrées qui nécessitent des considérations de conception différentes.
Demandez un certificat de conformité, des certifications de matériaux et un rapport d'inspection du premier article (FAI) pour vérifier les dimensions et les normes de qualité.
