Le cuivre est prisé pour son extraordinaire conductivité thermique et électrique ; et grâce à cette propriété, il est essentiel à de nombreuses industries. Cependant, sa ductilité, sa malléabilité et sa tendance à… bords surélevés L'usinage peut s'avérer complexe. Dans cet article, nous allons explorer des techniques CNC éprouvées, le choix des matériaux et les meilleures pratiques pour usiner le cuivre avec précision et efficacité.

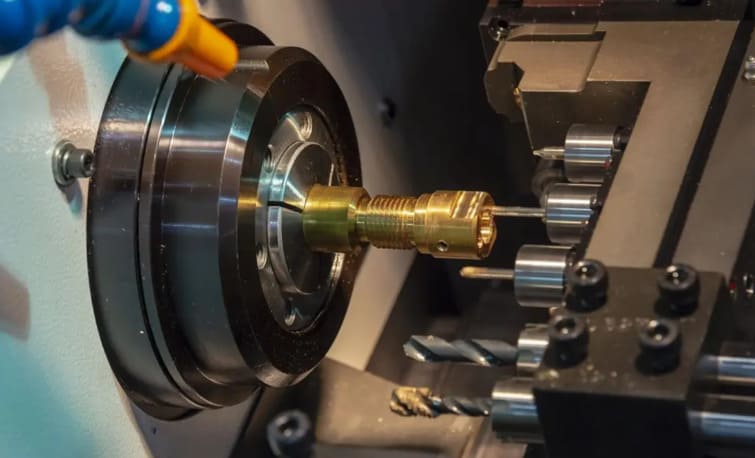

Qu'est-ce que l'usinage CNC du cuivre
L'usinage CNC du cuivre est un procédé précis et automatisé qui utilise des outils à commande numérique pour découper et façonner des pièces à partir de cuivre massif. Cette méthode de fabrication soustractive est essentielle pour la création de composants complexes avec des tolérances serrées, souvent de l'ordre de 0.01 mm.
Propriétés du cuivre qui affectent l'usinage CNC
Avant d'usiner du cuivre, il est essentiel de comprendre ses propriétés physiques. Ces propriétés déterminent directement le choix des outils, les vitesses d'avance et les stratégies de refroidissement.
1. Conductivité électrique et thermique
Le cuivre possède une conductivité thermique élevée (environ 390 W/m·K), ce qui permet une dissipation rapide de la chaleur dans la zone de coupe. Si cela est bénéfique pour les composants électroniques finaux, cela représente un défi pour les machinistes. La chaleur intense se transmet aux outils de coupe plutôt qu'aux copeaux, ce qui accélère leur usure. Elle provoque également une dilatation thermique, source d'erreurs dimensionnelles.
2. Ductilité et souplesse
Le cuivre pur est extrêmement mou et ductile, et son usinabilité n'atteint souvent que 20 %. Il en résulte un comportement « collant » où la matière s'étale au lieu de se découper proprement. Par conséquent, les machinistes sont confrontés à des problèmes de copeaux longs et filandreux et à un risque de déformation des pièces.
3. Tendance à la bordure bâtie (BUE)
La nature collante du cuivre provoque souvent l'adhérence de matière à l'outil de coupe par soudage sous pression. Cette accumulation, appelée arête rapportée, modifie la géométrie de l'outil. Il en résulte fréquemment des défauts dimensionnels et un état de surface médiocre.
At RICHCONNNous planifions avec minutie chaque aspect de l'usinage du cuivre, du choix des outils aux stratégies de refroidissement, afin de surmonter systématiquement les difficultés telles que les défauts d'usinage. Ceci garantit des finitions de surface supérieures et des dimensions précises pour vos composants finaux.
Matériaux et qualités de cuivre utilisés en usinage CNC
Le choix de la bonne qualité de cuivre est crucial car de petites différences chimiques peuvent affecter considérablement l'usinabilité et les performances.
Cuivre pur (C101, C110, etc.)
Les nuances de cuivre pur offrent la conductivité électrique et thermique la plus élevée (jusqu'à 101 % IACS), mais sont notoirement difficiles à usiner.
Le C101 (sans oxygène) est l'option la plus pure et est indispensable pour les applications sous vide et semi-conducteurs, bien qu'il soit « collant » et sujet à la formation de longs copeaux. Le C110, quant à lui, est une norme plus abordable pour les barres omnibus et le câblage. Il offre une conductivité similaire et une formabilité légèrement supérieure.
Alliages à usinage facile (par exemple, cuivre au tellure)
Les alliages comme le C14500 (cuivre au tellure) sont spécialement conçus pour pallier les difficultés d'usinage du cuivre pur. L'ajout de faibles quantités de tellure (environ 0.5 %) permet d'obtenir des copeaux courts et cassants plutôt que longs et filamenteux. Ce procédé porte l'usinabilité à environ 85 %. Ce gain considérable s'accompagne d'une légère baisse de la conductivité (jusqu'à environ 90-93 % IACS).
Laiton et bronze
Le laiton et le bronze sont des alliages qui sacrifient une partie de leur conductivité au profit d'une résistance supérieure et d'une facilité de coupe accrue.
Le laiton de décolletage (C36000) est la référence du secteur et affiche un taux d'usinabilité de 100 %. Il produit des copeaux petits et faciles à gérer, permettant une production à grande vitesse. Les alliages de bronze sont généralement plus durs et plus abrasifs, mais offrent une excellente résistance à l'usure.
Les ingénieurs choisissent souvent ces qualités pour les roulements et les bagues lorsque la durabilité structurelle prime sur la simple transmission électrique.
Regarde aussi: Laiton vs Bronze vs Cuivre
Alliages cuivre-nickel et alliages spéciaux
Pour les environnements exigeant une résistance extrême, les alliages spéciaux comme le cuivre-nickel ou le cuivre-béryllium sont essentiels.
Le cupronickel (C70600) offre une excellente résistance à la corrosion par l'eau de mer. Il est donc indispensable pour l'accastillage marin. Le cuivre-béryllium, quant à lui, offre une résistance comparable à celle de l'acier après traitement thermique. Cependant, ces matériaux plus durs usent les outils plus rapidement que le laiton. Leur usinage exige des montages rigides et des vitesses précises afin d'éviter l'écrouissage.
Pour simplifier le choix des matériaux, le tableau ci-dessous récapitule les principales propriétés des nuances de cuivre courantes. Notez la relation inverse entre la conductivité et l'usinabilité : un compromis essentiel dans la conception et la fabrication des composants.
| Alliage | Conductivité (% IACS) | Usinabilité (%) | Utilisations clés |
| C101 / C110 | 100-101% | 20 % | Barres omnibus, électronique haut de gamme |
| C14500 (Te) | 90-93% | 85 % | Connecteurs, buses de soudage |
| C360 Laiton | 26 % | 100 % | Fixations, raccords complexes |
| C172 (Be) | 20-25% | 20 % | Ressorts, outils anti-étincelles |
| C932Bronze | 12 % | 50 % | Bagues, roulements, engrenages |
Techniques d'usinage CNC pour le cuivre
La ductilité et la conductivité thermique uniques du cuivre nécessitent des stratégies d'usinage particulières pour garantir la précision et la qualité de surface.

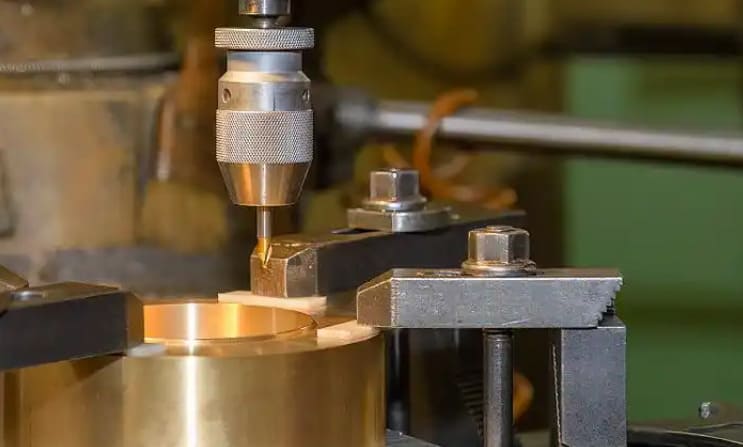

Fraisage CNC
fraisage CNC Cette technique est idéale pour créer des formes complexes dans les pièces en cuivre, telles que des contours, des cavités et des rainures. Ce procédé utilise des outils rotatifs multipoints pour enlever la matière avec précision. Afin d'éviter les bavures, il est essentiel d'utiliser des outils très affûtés et des vitesses de coupe réduites, souvent de 10 à 20 % inférieures à celles utilisées pour d'autres métaux.

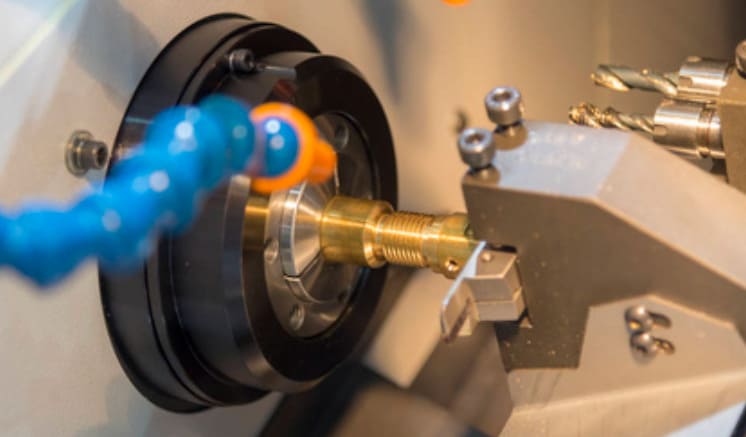

Tournage CNC
Idéal pour les pièces cylindriques telles que les connecteurs et les arbres, Tournage CNC Le procédé consiste à faire tourner la pièce en cuivre contre un outil de coupe fixe. L'angle de tranchant de l'outil est primordial : il doit être compris entre 70° et 95° afin de minimiser les bavures, notamment sur les cuivres tendres. Cette technique est à la fois précise et économique pour les pièces symétriques.
Forage, forage et autres opérations
Au-delà du fraisage et du tournage, le perçage précis est essentiel. Le perçage du cuivre exige des outils affûtés et des cycles de perçage par à-coups pour une évacuation efficace des copeaux. L'alésage permet ensuite d'agrandir ces trous aux dimensions exactes. Des opérations comme le taraudage sont complexes en raison de la malléabilité du cuivre et nécessitent souvent des tarauds de forme spéciale pour éviter la casse.
Meilleures pratiques pour l'usinage CNC du cuivre
L'optimisation de votre installation est essentielle pour maîtriser l'usinage du cuivre. La mise en œuvre de ces stratégies éprouvées permet d'éviter les copeaux collants et garantit une qualité de surface supérieure.
Sélection d'outils
Le choix de l'outil approprié est crucial pour des coupes nettes. Bien que l'acier rapide (HSS) soit une option viable, carbure Les outils sont généralement privilégiés pour leur résistance supérieure à l'usure à haute température. Ils doivent posséder des arêtes de coupe extrêmement affûtées et des revêtements à faible coefficient de frottement afin d'éviter la formation d'arêtes accumulées et de garantir une finition de surface lisse.
At RICHCONNNous utilisons des centres d'usinage à grande vitesse équipés d'outils en carbure spécialisés. Cela nous permet de réaliser des détails complexes tout en conservant une finition de surface parfaitement lisse sur la pièce finale.
Regarde aussi: Outils HSS vs outils en carbure
Vitesses et stratégies d'alimentation
Pour le cuivre, des vitesses de coupe élevées associées à des avances modérées sont généralement efficaces. Cette approche minimise le transfert de chaleur vers la pièce et favorise une évacuation efficace des copeaux. Pour le cuivre pur, il est recommandé de commencer avec une vitesse de coupe de 30 à 90 m/min.
Liquide de refroidissement et lubrification
La conductivité thermique élevée du cuivre exige un refroidissement efficace. Utilisez un liquide de refroidissement haute pression pour éliminer les dépôts collants et stabiliser la température. Les émulsions d'huile soluble offrent généralement la meilleure lubrification. Cependant, évitez absolument les fluides contenant du soufre actif, car ils tachent immédiatement les surfaces en cuivre.
Techniques de fixation et de maintien des pièces
Le cuivre étant très malléable, les étaux standards peuvent facilement écraser ou bosseler les pièces. Pour éviter toute déformation, il est possible d'utiliser des mors souples usinés sur mesure qui répartissent uniformément la pression de serrage. Pour les pièces fines ou fragiles, les dispositifs de fixation par le vide offrent un maintien sûr sans risque de dommages physiques liés au serrage.
Contrôle des copeaux
Le cuivre forme naturellement de longs copeaux filamenteux qui altèrent la qualité de surface. Utilisez des plaquettes munies de brise-copeaux agressifs pour sectionner immédiatement ces filaments. De plus, privilégiez les fraises à hélice rapide pour une évacuation rapide des débris. Ces mesures permettent d'éviter la formation de dangereux « nids d'oiseaux » autour de l'outil et de la pièce.
Défis courants et comment les surmonter
Même en respectant les meilleures pratiques, l'usinage du cuivre présente ses propres difficultés. Comprendre ces problèmes courants et savoir comment les résoudre permet d'obtenir des résultats constants et de haute qualité.
Formation de bordure bâtie
La nature collante du cuivre provoque souvent son adhérence à l'outil de coupe par collage sous pression. Ce « rebond de matière » se comporte comme une lame émoussée, détériorant les finitions de surface. Pour éviter ce problème, utilisez des plaquettes polies et affûtées et maintenez une vitesse de coupe élevée afin d'évacuer rapidement les copeaux.
Bavures et défauts de surface
Le cuivre étant extrêmement ductile, il a tendance à se replier sur les bords des pièces plutôt qu'à se couper net. Cela entraîne la formation de bavures importantes, notamment à la sortie de l'outil. Pour minimiser ce phénomène, il est essentiel d'utiliser des outils extrêmement affûtés et de réduire les avances lors des passes de finition.
Déformation de la pièce
La malléabilité du cuivre le rend sensible à la déformation sous l'effet de forces de serrage ou de pressions de coupe excessives. Pour éviter cela, utilisez des dispositifs répartissant la pression uniformément, tels que des mors souples ou des tables à vide. Par ailleurs, des passes plus légères et l'utilisation d'outils bien affûtés permettent également de réduire les forces de coupe et de préserver ainsi l'intégrité dimensionnelle.
Gestion de l'usure des outils
Bien que le cuivre soit mou, il génère une chaleur intense qui dégrade le tranchant des outils. Ce choc thermique, combiné à l'adhérence du matériau, peut entraîner une usure prématurée de l'outil. Pour y remédier, il est conseillé d'arroser abondamment la zone de coupe avec du liquide de refroidissement et de choisir des outils en carbure poli afin de réduire le frottement qui accélère l'usure.
Dépannage et solutions pratiques
Lors du dépannage, commencez par inspecter le tranchant. Les outils émoussés sont responsables de la plupart des arrachements de surface du cuivre. Si vous constatez des vibrations, rigidifiez le dispositif de fixation ou réduisez le porte-à-faux de l'outil. Enfin, si des copeaux collants commencent à obstruer les cannelures, appliquez immédiatement un jet d'eau sous haute pression pour les éliminer.
Techniques de finition et de post-traitement
L’usinage n’est que le point de départ. Le post-traitement est essentiel pour transformer une pièce en cuivre fraîchement usinée en un composant fini et performant.
Ebavurage
Du fait de sa ductilité, l'usinage du cuivre laisse souvent de petites bavures acérées. L'ébavurage est l'étape cruciale pour éliminer ces imperfections. Il peut être réalisé manuellement à l'aide d'outils à main ou par des méthodes automatisées comme le tribofinition, qui garantit des arêtes lisses et sûres ainsi que des dimensions finales précises.
Options de traitement de surface (polissage, placage, passivation)
Le cuivre brut se ternit rapidement au contact de l'air. Pour maintenir sa conductivité, il est conseillé d'utiliser un plaquage argent ou étain, qui offre une soudabilité exceptionnelle. Pour une protection contre la corrosion et une résistance à l'usure, électropolissage ou le nickelage chimique sont idéaux. Passivation Il est également essentiel d'éliminer les contaminants de surface sans en altérer les dimensions.
L'influence de la finition sur la performance
La qualité de surface ne se limite pas à l'apparence ; elle détermine l'efficacité opérationnelle. Un polissage (Ra < 0.4 µm) minimise la résistance de contact, essentielle pour les connecteurs à courant élevé. De plus, des surfaces plus lisses optimisent le transfert thermique dans les systèmes de gestion thermique. Par conséquent, une finition adaptée prévient les défaillances prématurées.

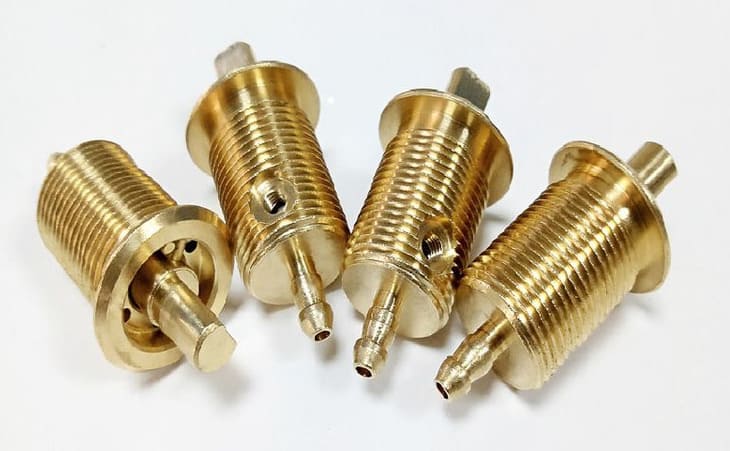

Applications des pièces en cuivre usinées CNC
Électrique et électronique
Le cuivre demeure la norme industrielle pour les composants électriques haute performance. Les usineurs CNC utilisent souvent la nuance C10100 pour atteindre 101 %. conductivité IACSCette pureté garantit une chute de tension minimale dans les connecteurs et barres omnibus complexes. Par conséquent, les appareils électroniques sensibles bénéficient d'une transmission d'alimentation stable, sans interférences de signal.
Automobile, Aéronautique
Les secteurs de l'aérospatiale et de l'automobile tirent parti de la résistance à la corrosion et de l'efficacité thermique du cuivre. Les machinistes utilisent le cuivre C110 ou le cuivre au béryllium pour fabriquer des injecteurs de carburant de précision, des raccords hydrauliques et des sièges de soupapes. Ces pièces résistent aux hautes pressions et aux variations de température, et garantissent une alimentation fiable en fluides dans les moteurs critiques.
Gestion thermique
Un refroidissement efficace repose en grande partie sur les propriétés thermiques supérieures du cuivre. Les dissipateurs et échangeurs de chaleur usinés exploitent la conductivité thermique du cuivre (400 W/m·K) pour évacuer rapidement la chaleur. Cette capacité est essentielle pour protéger les processeurs sensibles et les composants électroniques haute puissance contre les défaillances thermiques.
Industries médicales et de défense
Le secteur médical exploite les propriétés antimicrobiennes naturelles du cuivre pour les surfaces de contact et les composants d'IRM.
Dans le secteur de la défense, les entreprises sous-traitantes usinent du cuivre sans oxygène (C101) pour fabriquer des guides d'ondes radar. Ces composants assurent une transmission claire du signal dans les systèmes de guidage de missiles de pointe.
Utilisations émergentes — Composantes des énergies renouvelables
La transition vers les énergies renouvelables a accru la demande en pièces de cuivre usinées. Le cuivre est essentiel aux interconnexions des batteries des véhicules électriques et aux systèmes de recharge. De plus, les onduleurs solaires utilisent également des barres omnibus en cuivre pour gérer la transmission à haute tension avec des pertes de puissance minimales.
Pour résumer
L'usinage CNC du cuivre nécessite la maîtrise de ses propriétés thermiques et de ductilité spécifiques afin de prévenir l'usure des outils et de garantir la précision. La réussite repose sur le choix judicieux des outils, l'optimisation des vitesses de coupe et un refroidissement stratégique pour surmonter les difficultés courantes.
Si vous souhaitez obtenir des pièces en cuivre prêtes à la production sans procéder par essais et erreurs, vous pouvez compter sur Richconn's Services d'usinage CNC de pointe.
questions connexes
Non. Les outils standard échouent souvent à cause de la « viscosité » du cuivre. Il vous faut des fraises spécialisées avec des arêtes vives et polies et des angles de coupe positifs élevés pour éviter l'adhérence et le déchirement du matériau.
La conductivité élevée du cuivre entraîne une transmission rapide de la chaleur, provoquant la dilatation de la pièce et un risque de déformation. Un refroidissement efficace et des vitesses de coupe modérées sont essentiels pour assurer la stabilité thermique et garantir des tolérances serrées.
Les outils en carbure non revêtus et très polis sont généralement les meilleurs. Ils offrent la dureté nécessaire et le faible coefficient de frottement pour découper le cuivre tendre sans que les copeaux ne se soudent à l'outil.
Pour éviter les défauts d'usinage, utilisez des outils affûtés et polis avec des angles de coupe positifs élevés. De plus, maintenez une vitesse de coupe constante et utilisez un système d'arrosage haute pression pour évacuer immédiatement les copeaux collants.
L'usinage à sec du cuivre est déconseillé. L'utilisation d'un arrosage abondant est nécessaire pour lubrifier l'outil, maîtriser l'échauffement pendant l'usinage et empêcher les copeaux de se souder à la fraise.
