モリブデン加工は、高性能部品を製造するためにさまざまな業界で重要です。モリブデンは、低膨張性や高熱伝導性などの独特の特性を備えており、実際に加工結果に大きな違いをもたらすことができます。
このブログ投稿では、モリブデン加工の重要な技術、用途、利点、ベストプラクティスについて説明します。

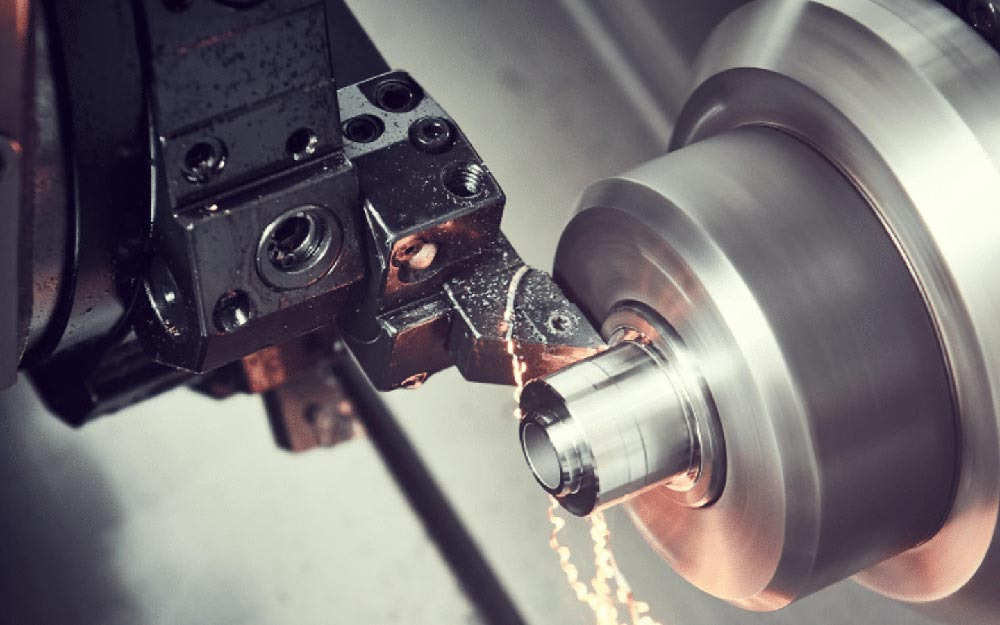

モリブデン加工とは？
モリブデン加工は、コンピュータ制御の装置と精密切削工具を使用してモリブデン金属を成形する特殊な製造プロセスです。このプロセスでは、旋削、フライス加工、穴あけなどのさまざまな技術を使用して、複雑な電子機器や高温部品を製造します。
モリブデン材料特性
| プロパティ | 値 |
|---|---|
| 硬度 | 5.5モース |
| 20°Cでの密度 | 10.22 g /cm³ |
| 熱伝導率 | 138W / m・K |
| ヤング率 | 329GPa |
| 熱膨張 | 5.1 × 10⁻⁶ /K |
| 引張強度（20℃） | 800 MPaで |
| 融点 | 2623°C |
| 結晶構造 | 体心立方 |
モリブデンの加工に使用される技術
CNC旋盤
CNC 旋削では、固定された切削工具と回転するワークピース構成を使用して、円筒形のモリブデン部品を製造します。最高の切削性能を得るには、このプロセスで立方晶窒化ホウ素 (CBN) または高速度鋼工具が必要です。
さらに、統合された冷却設定により熱による損傷を回避し、精密な制御設定によりきれいな切断を維持します。この方法により、円筒形部品の表面仕上げが抜群になります。
CNCドリル
CNC ドリル加工では、モリブデン部品に特殊な超硬ドリルまたはスプリットポイント設計の高速度鋼を使用して穴を開け、正確な穴を開けます。熱を管理するために、加工中に堅固な固定具と一定のフラッド冷却剤の塗布が必要です。
さらに、高い切削速度と制御された送り速度の使用により、穴あけ加工中の工具の摩耗が軽減され、スプリットポイント設計により、よりスムーズな切削が保証され、欠けが防止されます。
CNCワイヤーEDM
CNC ワイヤ EDM は、細いモリブデンワイヤ (直径 0.18～0.20 mm) を電極として使用して、導電性材料を精密に切断します。この非接触プロセスは、厳しい許容誤差で複雑な形状を作成するのに適しています。
モリブデンの用途では、この技術では冷却と破片の除去に誘電液を使用し、寸法精度と表面仕上げを向上させます。
CNCフライス
CNC フライス加工は、回転する炭化物または多結晶ダイヤモンド (PCD) 切削工具を使用して、モリブデン部品に複雑な形状を作るために使用されます。このプロセスでは、熱の蓄積を減らすために、切削速度を低く抑え、正確な固定が必要です。優れた表面仕上げを実現し、工具寿命を延ばすには、切削深さと送り速度を厳密に制御する必要があります。
CNCレーザー切断
CNC レーザー切断は、集束レーザー ビームを使用して、熱影響部を最小限に抑えながらモリブデン シートを正確に切断します。このプロセスでは、紫外線レーザー技術を使用して、特に 0.0254 mm から 0.254 mm の薄いシートに細かいディテールと複雑なパターンを作成します。これに加えて、高圧アルゴンまたは窒素補助ガスにより、きれいでバリのないエッジが保証され、厳しい許容範囲が維持されます。
追加の加工技術
CNCスレッディング
CNCねじ切りでは、特殊なねじ切りフライスカッターまたはタップを使用してモリブデン部品にねじを切ります。ただし、このプロセスでは、材料の変形や工具の摩耗を防ぐために、送り速度を慎重に制御する必要があります。モリブデンダイとストックは、摩耗を最小限に抑えるために325°Fに加熱されます。 脆さ 剛性タッピングスピンドルにより正確なねじ山形成が保証されます。
CNC研削とバフ研磨
モリブデン部品は、精密に制御された研磨ホイールとバフを使用して、CNC 研削とバフ研磨によって加工されます。熱による損傷を避けるために、高性能の冷却剤と低い切削速度が使用されます。
研削ホイールでは、酸化アルミニウムまたは炭化ケイ素の研磨材により、狭い許容範囲で 0.4 μm Ra までの表面仕上げが可能です。同様に、ダイヤモンド化合物は半導体や航空宇宙用途の表面品質を向上させるバフ研磨に使用されます。
モリブデン加工部品の用途
化学処理産業
モリブデンは耐腐食性が非常に高く、反応器、撹拌翼、熱交換器、パイプラインなどの化学処理装置に適しています。強力な酸やアルカリにも耐えられるため、信頼性と耐久性が保証されます。
半導体製造
半導体製造において、モリブデン加工部品は、その高純度と低抵抗のため重要です。これらの部品には、ヒートシンクやスパッタリングターゲットなどがあります。これらにより、マイクロチップ製造工程において、正確な薄膜堆積と効果的な放熱が可能になります。
航空宇宙産業
航空宇宙分野では、モリブデン加工部品は、高温構造部品、推進システム、熱シールドに重要です。モリブデン加工部品は耐腐食性があり、過酷な条件下でも強度と重量比が優れているため、ロケットノズル、宇宙船、航空機エンジンの寿命が向上します。
耐摩耗部品
モリブデンは優れた機械的特性と高い硬度を備えているため、ベアリング、ピストンリング、ローラーチェーン、切削工具などの耐摩耗部品に広く使用されています。
高温装置
モリブデンは、熱安定性と高い融点を備えているため、熱交換器、耐火ライナー、ガスタービン、炉の部品に適した材料です。過酷な条件下でも、酸化や変形に対する耐性により、優れた性能が保証されます。
モリブデン加工の利点
第３章：濃度
モリブデンは室温で 329 GPa という高い弾性率と 800 MPa という引張強度を示します。このような並外れた機械的強度により、大きな機械的負荷がかかっても構造的完全性を維持する部品の製造が可能になります。
高融点
モリブデンは融点が 2623°C と高いため、極端な温度でも安定しています。モリブデンは加熱しても変形しないため、工業炉などの高温での動作に適しています。
寸法安定性
モリブデンは熱膨張係数が低いため（5.1 × 10⁻⁶/K）、温度変動時に優れた寸法安定性を保証します。この特性により、部品の精密加工が可能になり、高温環境でも厳しい許容差を維持できます。
熱伝導率
モリブデンは熱伝導率が 138 W/m·K で、高温動作時に熱を放散できます。そのため、熱管理システムや半導体部品などの用途における精密な温度制御に最適です。
耐食性
モリブデンは、海水、酸、塩を含む条件下で優れた耐腐食性を発揮します。保護酸化層を形成する能力があるため、穴が開いたり腐食したりしません。
モリブデン加工における主な難しさとベストプラクティス
チャレンジ
- モリブデンは融点が非常に高いため、加工が非常に困難です。従来の冷却方法では熱放散が不十分で、表面仕上げが悪くなったり、工具が摩耗したりします。
- モリブデンは非常に脆く、特に低温では加工に問題が生じます。モリブデンは体心立方結晶構造を持ち、独立した滑りセットアップを制限し、粒界破壊を引き起こします。
ベストプラクティス
加工設定
より良い結果を得るには、最適な切削速度、送り速度、および切削深さを見つける必要があります。操作の種類に応じて、切削速度 50～120 m/分、送り速度 0.15～0.5 mm/回転を使用する必要があります。さらに、切削深さを浅く維持することで、ツールの摩耗と熱の発生を減らすことができます。
ツールの選択
セラミックや超硬合金の切削工具など、すくい角が最小で刃先が鋭い工具を選ぶ必要があります。高精度の用途には、立方晶窒化ホウ素 (CBN) または多結晶ダイヤモンド (PCD) 工具を使用します。これらの材料は工具の摩耗を減らし、モリブデンの硬度に耐えるため、工具寿命と表面仕上げが最大限に向上します。
熱管理
機械加工を行う際には、熱を管理するために潤滑技術と高性能クーラントを使用する必要があります。 最小量潤滑 微細な潤滑ミストを生成する技術。それとは別に、熱による損傷を避けるために、切削ゾーンの温度と冷却剤の流れを監視する必要があります。
表面処理
0.4 μm Ra の表面粗さを達成したい場合は、連続冷却水流を備えたダイヤモンドドレス研削ホイールを使用する必要があります。研削プロセスの後、電気化学的不動態化とダイヤモンドペースト研磨を使用することで、重要な用途の耐腐食性と表面品質を向上させることができます。
機械加工におけるモリブデングレード
モリブデンランタン合金
モリブデン-ランタン合金は、2000°Cまで安定した積層繊維微細構造を持ちます。再結晶温度が高く、優れた耐熱性を示します。 クリープ抵抗 および延性。
純モリブデン
モリブデンは純粋な状態では不純物がほとんどなく、引張強度は 324 MPa です。るつぼ、電子ビーム溶接電極、炉部品などの高温用途では、このグレードは熱安定性が高いため、非常に優れた性能を発揮します。
TZMモリブデン合金
TZM 合金はジルコニウム、チタン、炭素から構成されています。1400°C を超える温度でも優れた加工性と寸法安定性を発揮します。そのため、ダイカスト金型、高温炉部品、航空宇宙部品に適しています。
モリブデン加工部品に適した表面仕上げ
コーティング
モリブデンの表面特性は、物理蒸着 (PVD) や化学蒸着 (CVD) などの高度なコーティング技術によって向上します。これらの方法により、厳しい動作環境でも寸法安定性を維持し、耐腐食性と耐摩耗性を高める保護層が生成されます。
研磨
モリブデン部品の研磨により、表面粗さが 0.02 μm Ra 未満の非常に滑らかな表面仕上げが得られます。この XNUMX 段階のプロセスでは、事前研磨と最終研磨のステップを組み合わせて、光学および半導体アプリケーション用の鏡のような表面を生成します。
パッシベーション
不動態化処理では、酸性溶液を使用してモリブデン表面に保護酸化物層を形成します。このプロセスにより安定した不動態膜が形成され、耐腐食性が向上し、表面の汚染物質が除去されます。
サンドブラスト
サンドブラストでは、ガラスビーズやホワイトコランダムなどの高圧研磨材を使用してモリブデンの表面を洗浄し、テクスチャ加工します。このプロセスでは、汚染物質を除去するだけでなく、表面の粗さを均一にし、その後の処理のためのコーティングの密着性を向上させます。
陽極酸化
モリブデンの表面は、電気化学プロセスによって耐久性のある酸化層を形成するために陽極酸化処理されています。この仕上げにより、耐摩耗性、熱安定性、耐腐食性が向上します。さらに、過酷な環境で長寿命が求められる用途にも適しています。
化学エッチング
化学エッチングでは、特殊なエッチング剤 (水酸化カリウムまたは塩化鉄) を使用して、モリブデンの表面から選択的に材料を除去します。さらに、このプロセスでは材料の特性が維持され、複雑なパターンを高精度で生成します。このプロセスは、細かくきれいな表面仕上げと複雑な特徴が求められる用途に特に適しています。
結論
つまり、モリブデン加工は、さまざまな産業に優れた耐腐食性と強度を提供します。CNC 加工と表面処理により、要求の厳しい用途に対応する高精度で耐久性のある部品の製造が可能になります。
モリブデンやその他の材料のCNC加工サービスが必要な場合は、 RICHCONN 最良の選択肢です。 お問い合わせ いつでも。
関連する質問
1. モリブデンの加工性は他の高融点金属と比べてどうですか?
モリブデンはタングステンに比べて加工性に優れていますが、タンタルやニオブよりも加工が困難です。熱安定性と硬度が高いため、特別な工具、冷却方法、および制御された切削速度が必要です。
2. 他の材料と比較したモリブデンの加工コストはどのくらいですか?
モリブデンの加工コストは、工具寿命が短く、特殊な工具が必要なため、標準材料に比べて高くなります。この材料は研磨性があり、工具の摩耗が進みますが、タングステンに比べるとコスト効率は優れています。
3. モリブデンの加工に推奨される切削速度と送り速度はどれくらいですか?
一般的な機械加工は、送り速度 0.15 ～ 0.5 mm/回転、切削速度 50 ～ 120 m/分で実行できます。穴あけの推奨速度は 30 ～ 50 フィート/分、送り速度 0.003 インチ/回転です。
4. モリブデンはステンレスよりも強度がありますか?
はい、モリブデンの引張強度は標準的なステンレス鋼よりも高くなっています。モリブデンの降伏強度は 530 MPa ですが、ステンレス鋼は 230～860 MPa です。
