자동화 장비용 6082 알루미늄 기어 디스크의 선삭 및 밀링 가공
Richconn 자동화 장비용 일체형 맞춤형 기어 디스크 최적화를 지원했습니다. 기존 설계는 304 스테인리스강을 사용했으며 구조가 복잡하여 단일 부품 가공 비용이 높았습니다. 고객과 실제 적용 사례를 검토한 후, 부품 소재를 6082 알루미늄 합금으로 변경하고 내부의 날카로운 모서리를 R형 모서리로 재설계했으며 표면 보호를 위해 경질 아노다이징 처리를 추가했습니다.
복잡한 구조와 비용 최적화 요구 사항을 갖춘 일체형 기어 디스크
본 프로젝트는 자동화 장비에 사용되는 맞춤형 기어 디스크를 선삭 및 밀링 가공하는 작업이었습니다. 원래 설계에서는 304 스테인리스강을 사용하도록 지정했지만, 수량이 단 한 개에 불과했고 부품 구조 때문에 가공이 어렵고 비용이 많이 들었습니다.
원래 디자인만 인용하는 대신, Richconn 먼저 고객과 해당 부품의 실제 용도에 대해 논의했습니다. 적용 요건을 확인한 후 재질을 304 스테인리스강에서 6082 알루미늄 합금으로 변경하고, 내부 직각 형상을 R 코너로 최적화하여 가공성을 높였습니다.
기어 디스크의 기술 도면 참조 자료로, 재료 대체 및 내부 R-코너 제조 가능성 최적화를 위해 검토된 맞춤형 구조를 보여줍니다.
이 기어 디스크를 비용 효율적으로 생산하기 어려웠던 이유는 무엇일까요?
고객은 기어 디스크 하나만 필요로 했지만, 기존 부품의 구조와 304 스테인리스강 재질 때문에 가공 공정이 복잡했습니다. 수량이 너무 적고 비용이 너무 높다는 이유로 많은 공급업체가 수주를 꺼렸습니다.
일체형 맞춤형 부품의 경우, 핵심 과제는 부품을 제작하는 것뿐만 아니라 불필요한 제조 비용 없이 실제 사용 요구 사항을 충족할 수 있는 실용적인 공정을 찾는 것이었습니다.
주요 제조 위험 요소
- 단 한 개만 필요했기 때문에 단가 관리가 어려웠습니다.
- 기존의 304 스테인리스강 설계는 가공 난이도와 비용을 증가시켰습니다.
- 내부의 직각 형상으로 인해 가공 효율이 떨어지고 공구 접근이 어려워졌습니다.
- 복잡한 구조 때문에 많은 공급업체들이 견적을 내거나 부품을 생산하는 것을 꺼렸다.
- 실제 사용에 영향을 미치지 않도록 모든 프로세스 최적화에는 고객 승인이 필요했습니다.
- 재질을 알루미늄으로 변경한 후에도 표면 내구성을 고려해야 했습니다.
핵심적인 어려움은 원래 설계, 수량 및 비용 간의 불일치였습니다.
높은 비용은 주로 단일 제품 생산, 복잡한 제품 구조, 그리고 304 스테인리스강 소재 사용이라는 두 가지 요인이 복합적으로 작용한 결과입니다. 본 프로젝트에서 실제 사용 환경을 검토하지 않고 기존 도면만을 그대로 따랐다면 가공 난이도와 비용이 높아졌을 것입니다.
| 수량 위험 | 주문 수량이 단 한 개였기 때문에 공정의 복잡성이 단가에 직접적인 영향을 미쳤습니다. |
|---|---|
| 중대한 위험 | 기존에 사용되던 304 스테인리스강 소재는 이후 확인된 6082 알루미늄 합금에 비해 가공 시간과 비용이 증가했습니다. |
| 구조 위험 | 내부의 날카로운 모서리로 인해 공구 접근 및 가공이 더욱 어려워졌으며, 특히 단일 맞춤형 부품의 경우 더욱 그러했습니다. |
| 적용 적합성 | 설계 또는 재료 변경은 부품의 실제 용도를 고려하여 확인해야 하며, 단순히 가공 편의를 위한 변경은 허용되지 않습니다. |
| 표면 보호 | 6082 알루미늄으로 재질을 변경한 후, 요구되는 표면 성능을 확보하기 위해 0.025mm 두께의 경질 양극 산화 처리를 추가했습니다. |
소재, 구조 및 표면 처리를 최적화한 방법
Richconn 저희는 이 프로젝트를 제조 가능성 최적화 사례로 접근했습니다. 생산에 앞서 고객과 실제 적용 사례에 대해 소통한 후, 고객 승인을 받아 재료와 내부 모서리 디자인을 조정했습니다.
신청서 검토
Richconn 먼저 고비용의 기존 설계를 그대로 제작하는 대신, 고객과 실제 제품 사용 방안에 대해 논의했습니다.
재질이 6082 알루미늄으로 변경되었습니다.
고객 확인 후, 가공 난이도와 비용을 줄이기 위해 기존의 304 스테인리스강 소재를 6082 알루미늄 합금으로 변경했습니다.
내부 날카로운 모서리가 R자형 모서리로 변경됨
내부의 직각 형상은 공구 접근성을 개선하고 가공을 더욱 실용적으로 만들기 위해 R 코너로 재설계되었습니다.
턴밀 가공
기어 디스크는 선삭 및 밀링 가공을 통해 필요한 회전 및 밀링 형상을 제어된 공정으로 완성하여 제작되었습니다.
하드 아노다이징 추가
알루미늄 부품의 적용 요구 사항을 충족하기 위해 표면 처리 방법으로 경질 양극 산화 처리가 추가되었습니다.
필름 두께 0.025mm
최적화된 공정 요구사항에 따라 경질 양극 산화막 두께는 0.025mm로 지정되었습니다.
비용 중심 프로세스 최적화
이 공정은 불필요한 가공 복잡성을 줄이면서도 부품이 실제 사용에 적합하도록 최적화되었습니다.
최종 확인
완성품은 고객이 확정한 최적화된 설계 및 표면 처리 요구 사항에 따라 생산되었습니다.

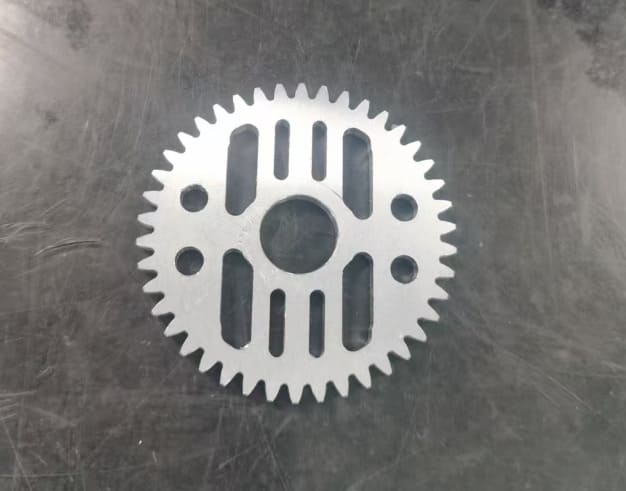

기어 디스크를 6082 알루미늄 합금으로 교체한 후 mm 두께의 경질 양극 산화막을 추가했습니다.
최적화된 소재와 구조로 제작된 일체형 맞춤형 기어 디스크
실제 사용 요건에는 영향을 주지 않으면서 비용을 절감했습니다.
최적화 후, 재질 변경 및 구조 조정은 부품의 실제 사용에 영향을 미치지 않았습니다. 고객의 비용은 절감되었고, 제조 공정은 간소화되었으며, 기존 304 스테인리스강 설계에 비해 가공이 훨씬 쉬워졌습니다.
- 원재료: 304 스테인리스강
- 최적화된 소재: 6082 알루미늄 합금
- 공정: 선삭-밀 가공
- 수량 : 1 조각
- 설계 최적화: 내부 직각 모서리를 R자형 모서리로 변경
- 표면처리 : 하드아노다이징
- 필름 두께: 0.025mm
- 결과: 비용 절감, 가공 용이성 향상, 실제 사용 요구사항 유지
일체형 맞춤형 기어 디스크 가공에 대해 구매자가 알아야 할 사항
일체형 맞춤형 부품의 경우 비용은 재료 선택, 내부 형상, 공구 접근성, 표면 처리, 그리고 원래 설계가 실제 사용 요구 사항과 얼마나 일치하는지에 따라 결정되는 경우가 많습니다.
이 경우 중요한 단계는 부품을 가공하는 것뿐만 아니라 원래의 304 스테인리스강 설계가 필요한지 여부를 재검토하는 것이었습니다. 고객과 실제 적용 사례를 확인함으로써, Richconn 보다 실용적인 6082 알루미늄 솔루션을 경질 양극 산화 처리하여 제안할 수 있었습니다.
Richconn실무 경험
- 고가의 단일 부품 견적을 내기 전에 실제 적용 요구 사항을 검토하십시오.
- 기능에 영향을 미치지 않는 경우 재료 대체를 고려하십시오.
- 가공성을 향상시키기 위해 내부의 날카로운 모서리를 R자형 모서리로 최적화하십시오.
- 회전 가공과 밀링 가공이 모두 필요한 경우 선삭-밀링 가공을 사용하십시오.
- 강철에서 알루미늄으로 변경할 때는 적절한 표면 처리를 추가하십시오.
- 생산 전에 모든 제조 가능성 변경 사항을 고객과 확인하십시오.
관련 CNC 가공 서비스
Richconn 고객 도면을 기반으로 자동화 장비 부품, 기어 디스크, 알루미늄 부품, 일체형 프로토타입, 기능성 교체 부품 및 복잡한 맞춤형 금속 부품의 맞춤형 CNC 가공 및 선삭 밀링 가공을 지원합니다.
맞춤형 기어 디스크 CNC 가공 관련 FAQ
기어 디스크 재질이 304 스테인리스강에서 6082 알루미늄으로 변경된 이유는 무엇입니까?
주문 수량은 단 한 개였고, 원래 304 스테인리스강 재질로 제작할 예정이었으나 가공 비용이 많이 들었습니다. 고객과 실제 적용 분야를 확인한 결과, 사용에는 지장이 없으면서 가공 난이도와 비용을 줄이기 위해 6082 알루미늄 합금을 선택했습니다.
내부 직각이 R 모서리로 변경된 이유는 무엇입니까?
내부의 날카로운 모서리는 절삭 공구의 곡률 반경 때문에 효율적인 가공이 어려운 경우가 많습니다. 이러한 모서리를 R자형 모서리로 변경하면 공구 접근성이 향상되고 불필요한 가공 복잡성이 줄어듭니다.
알루미늄으로 변경한 후 경질 양극 산화 처리가 추가된 이유는 무엇입니까?
스테인리스강에서 알루미늄으로 재질을 변경한 후, 부품의 용도에 필요한 표면 성능을 확보하기 위해 경질 양극 산화 처리가 추가되었습니다.
수 Richconn 유사한 일체형 맞춤 부품의 최적화에 도움이 될까요?
예. Richconn 단일 부품 또는 소량 맞춤형 부품의 재료, 구조, 가공 공정 및 표면 처리를 검토한 후 실제 사용 요구 사항에 기반한 실용적인 제조 솔루션을 제공할 수 있습니다.
일체형 맞춤형 기어 디스크 또는 자동화 부품 가공이 필요하신가요?
2D 도면, 3D 파일, 재료 요구사항, 기능 요구사항, 내부 모서리 참고 사항, 표면 처리 요구사항 및 수량을 보내주십시오. Richconn엔지니어링 팀은 제조 가능성을 검토하고 실용적인 CNC 가공 솔루션을 제공할 것입니다.
