맞춤형 전기 커넥터 단자
Richconn 당사는 시제품 제작부터 월 수백만 개 생산량까지 맞춤형 전기 커넥터 단자를 제조합니다. 시티즌 스위스형 선반, 마작 터닝밀 센터, 스타 코어워킹 머신을 포함한 340대 이상의 CNC 기계를 통해 황동, 구리, 스테인리스강 및 특수 합금 소재에 대해 ±0.005mm의 정밀도를 제공합니다. 자동차 및 항공우주 분야 커넥터 적용을 위한 IATF 16949 및 AS9100D 인증을 획득했습니다.
CNC 기계
관용
년 경험
당사에서 제조하는 맞춤형 커넥터 단자의 종류
초소형 포고핀부터 고전류 전기차 충전 단자까지, Richconn 이 기계는 현대 전자제품, 자동차, 산업 및 항공우주 시스템에 사용되는 모든 유형의 전기 커넥터 단자를 제조합니다.
포고 핀 / 스프링 장착 접점
수컷/암컷 단자 핀
핀/소켓 접점
RF 커넥터 중앙 핀

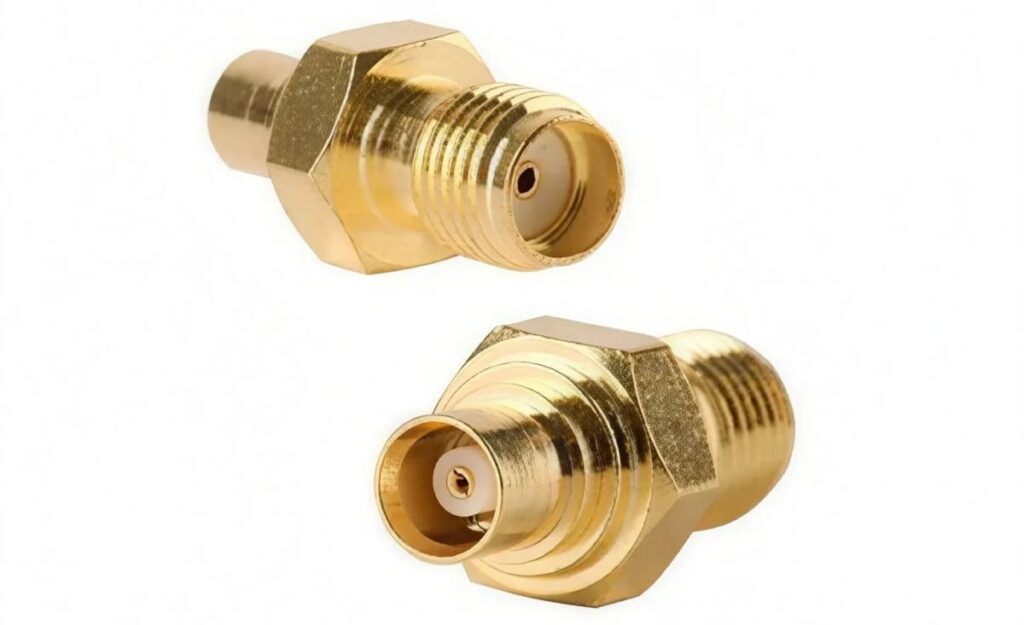

SMA/SMP/MMCX 연락처

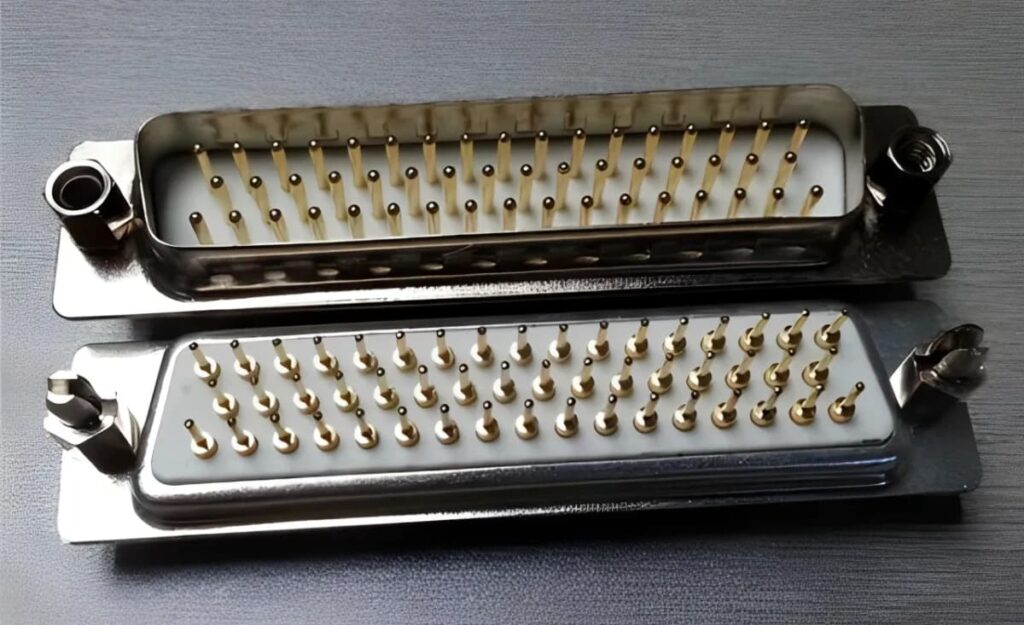

D-Sub 커넥터 핀

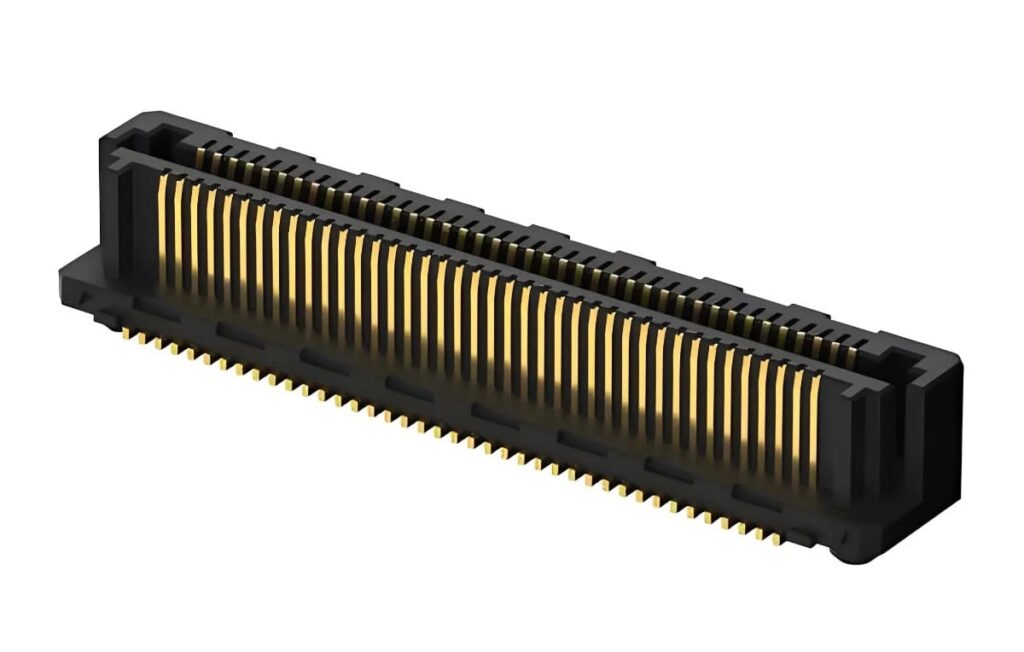

보드 간 커넥터 터미널

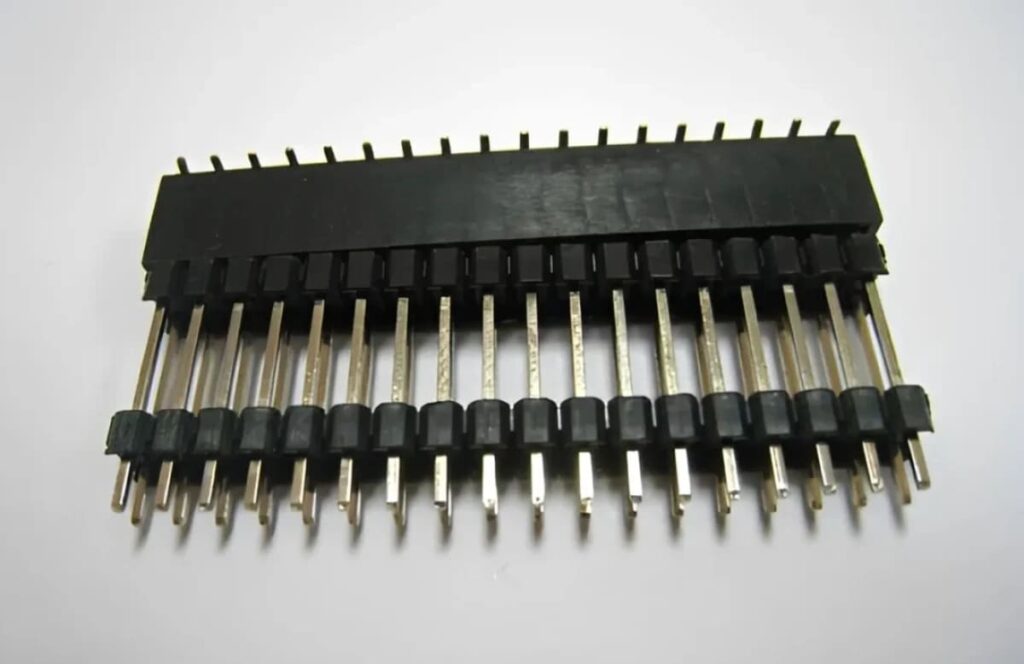

핀 헤더 / 암 헤더

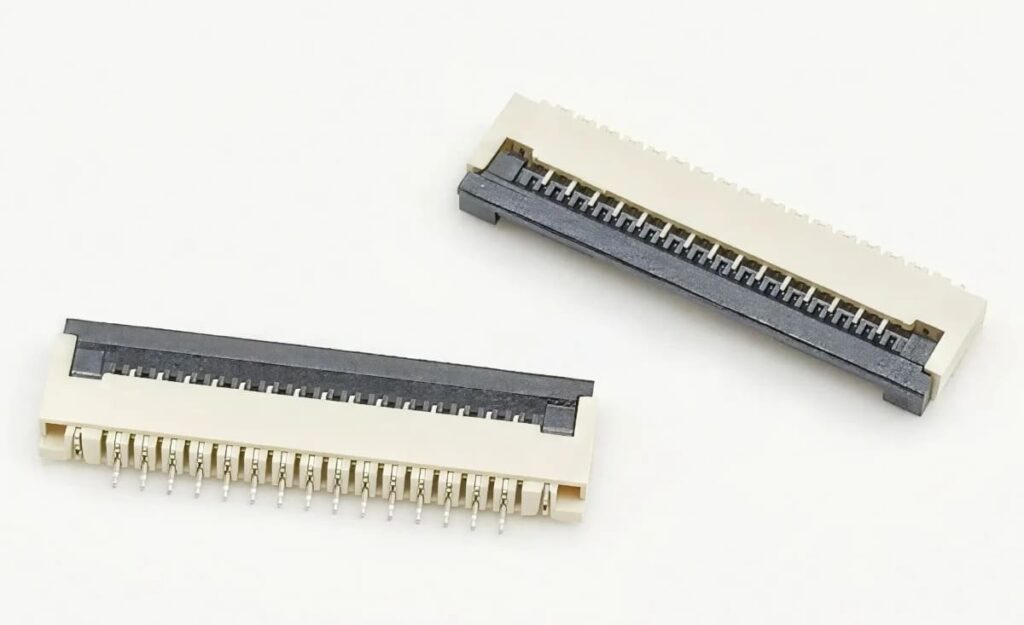

FPC/FFC 커넥터 접점

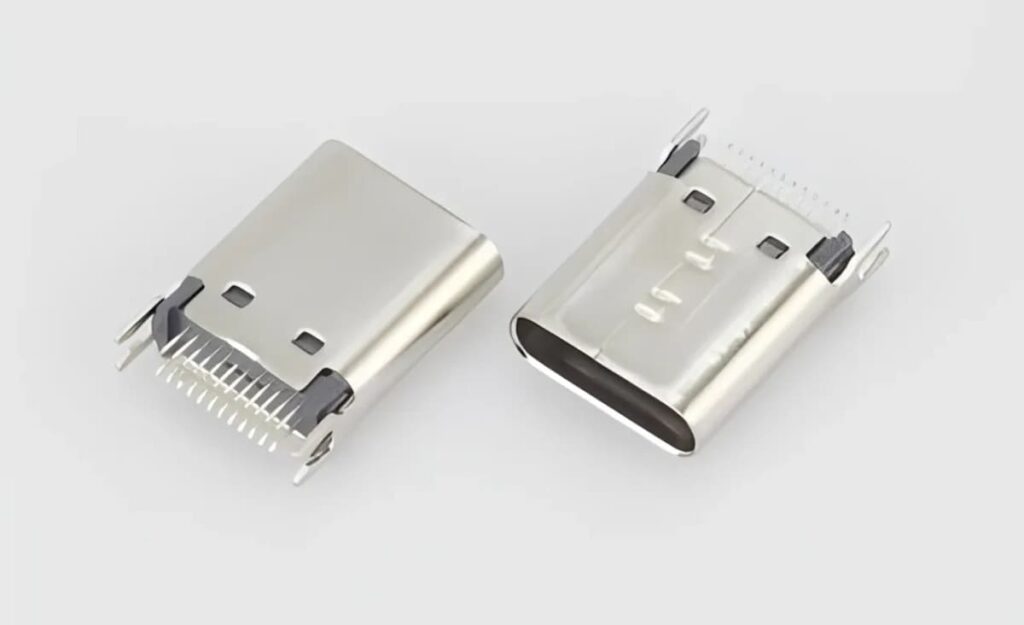

C형 내부 단자

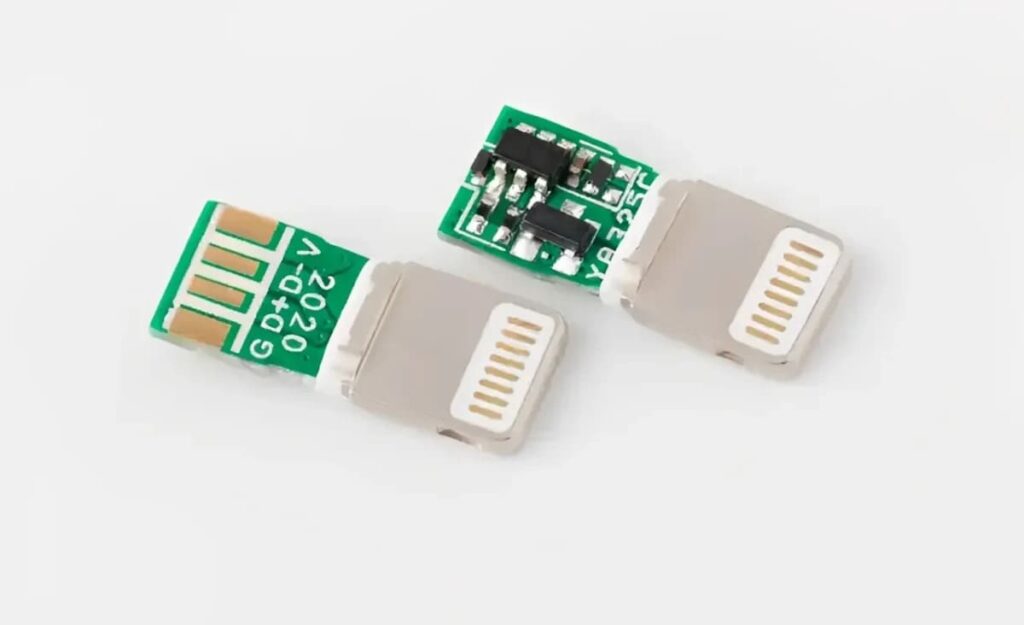

라이트닝 커넥터 핀

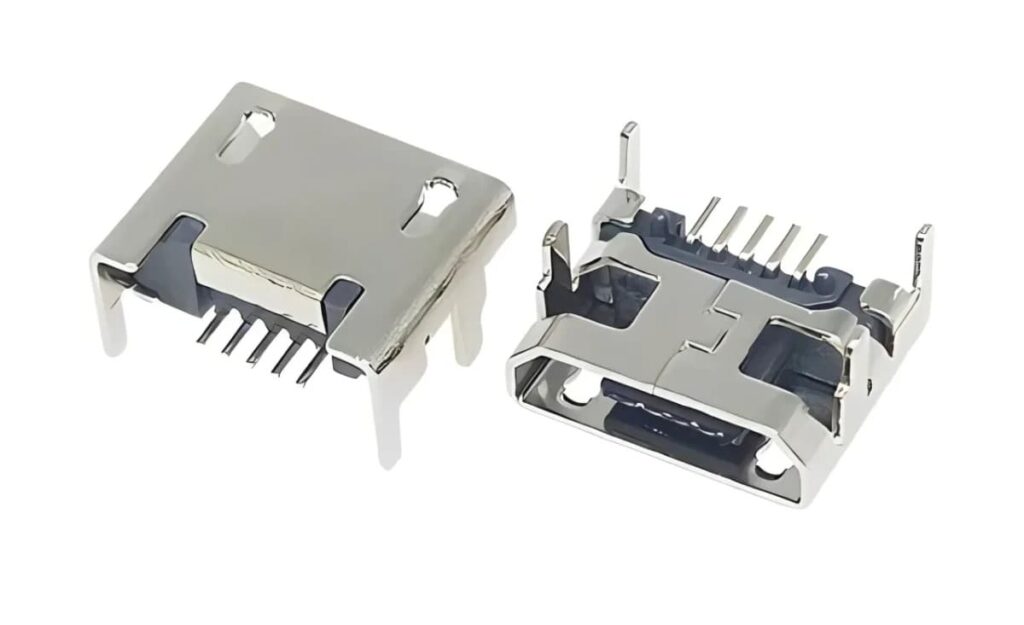

마이크로 USB 단자
맞춤형 커넥터 단자용 재료
커넥터 단자의 전기 전도성, 기계적 내구성 및 내식성을 위해서는 적절한 재료를 선택하는 것이 매우 중요합니다. Richconn 15가지 이상의 합금 계열을 처리하며, 공장 인증서부터 완제품까지 완벽한 RoHS 추적성을 제공합니다.
| 자재 | 학년 | 일반적인 응용 프로그램 | 주요 속성 |
|---|---|---|---|
| 쾌삭황동 | C3604 · C3602 · CuZn37Mn3Al2PbSi | 범용 커넥터 핀, RF 접점, 포고 핀 배럴 | 뛰어난 가공성, 우수한 전도성(IACS 26%) |
| 순수한 구리 | C1100 · C1020 (OFHC) | 고전류 전기차 충전 단자, 버스바 커넥터 | 최고 수준의 전도성(100% IACS), 연질 소재이므로 보조 도구가 필요합니다. |
| 인청동 | C5191 · C5210 | 스프링 접점, FPC 커넥터, 소켓 단자 | 높은 피로 강도, 탁월한 스프링 특성, 15% IACS |
| 베릴륨 구리 | C17200 · C17500 | 고신뢰성 항공우주용 접점, 테스트 프로브 팁 | 최고 강도의 구리 합금, 22% IACS, 비스파크성 |
| 스테인리스 강 | 303 · 304(L) · 316(L) · 410 · 440C | 센서 하우징, 커넥터 쉘, 극한 환경 접점 | 내식성, 고강도, 자성 옵션(400 시리즈) |
| 알루미늄 합금 | 6061-T6 · 7075-T6 · 2024-T351 | 커넥터 하우징, 백쉘, EMI 차폐 인클로저 | 경량이며 가공성이 우수하고 아노다이징 처리가 가능합니다. |
| 티타늄 | Ti-6Al-4V(5등급) | 항공우주용 커넥터 접점, 의료기기용 커넥터 | 최고의 강도 대비 무게, 생체 적합성, 내식성 |
| 니켈 초합금 | 인코넬 625 · 인코넬 718 | 고온 항공우주용 커넥터, 배기 센서 프로브 | 700°C의 고온 환경에서도 사용 가능하며, 뛰어난 내식성을 자랑합니다. |
커넥터 단자 생산용 CNC 장비
당사의 장비는 포고 핀용 초소형 스위스식 선반부터 복잡한 커넥터 하우징용 5축 가공 센터에 이르기까지 다양합니다.
스위스형 선삭 가공 센터
직경 0.5~120mm 가공 가능. 단일 설정으로 선삭, 밀링, 드릴링 및 나사 가공을 동시에 수행할 수 있습니다. 복잡한 포고 핀 배럴, RF 센터 핀 및 다기능 자동차 단자 제작에 이상적이며 ±0.005mm의 정밀도를 제공합니다.
스위스형 CNC 선반
직경 0.5~20mm. 시간당 2,000개 이상의 생산 속도를 자랑하는 초소형 커넥터 핀, 소켓 접점 및 보드 간 터미널 핀 전용 고속 스위스제 기계.
자동 선반
직경 1~15mm. 초고용량 단순 형상 커넥터 핀, 스탠드오프 및 리벳형 단자 생산에 적합한 핵심 제품입니다. 월 수백만 개 생산 가능하며, 단가는 0.1엔 미만입니다.
CNC 머시닝 센터
커넥터 하우징, 백쉘, 매니폴드 블록 및 복잡한 다중 캐비티 커넥터 본체 가공을 위한 3축, 4축 및 5축 수직 및 수평 가공 센터.
CNC 회전 인덱서
5축 유닛 4개를 포함한 총 96개의 회전 인덱서를 갖추고 있습니다. 복잡한 커넥터 쉘 및 하우징의 다면 가공을 단일 클램핑으로 가능하게 하여 위치 조정 오류를 제거합니다.
Mazak Turn-Mill Compound Centers
플랜지형 단자 본체 및 나사형 커넥터 어댑터와 같이 회전 및 각형 형상이 모두 필요한 커넥터 부품에 대해 선삭과 밀링을 하나의 기계에서 결합합니다.
커넥터 단자의 도금 및 마감 처리
표면 마감은 커넥터 단자의 접촉 저항, 부식 수명 및 납땜성에 직접적인 영향을 미칩니다. Richconn 당사는 자체 EP 라인과 자격을 갖춘 도금 파트너를 통해 포괄적인 도금 및 후가공 공정을 제공합니다.
금도금
높은 신뢰성을 보장하는 접점에는 경질 금(Au-Co)을, 비용에 민감한 용도에는 금 도금(플래시)을 사용할 수 있습니다. MIL-DTL-45204 규격에 따라 0.05µm 두께의 플래시 도금부터 1.27µm 두께의 순수 금 도금까지 다양한 두께를 제공합니다. 신호 레벨 커넥터에 최적의 접촉 저항과 뛰어난 부식 방지 기능을 제공합니다.
니켈 도금
내마모성 및 금 아래의 보호층으로 사용되는 무전해 니켈(EN) 및 전해 니켈. Richconn 협력업체는 열처리 후 최대 700 HV의 경도를 갖는 균일한 Ni-P 도금층을 생산하는 전용 EN 도금 라인을 운영합니다.
주석 및 은 도금
PCB 단자의 RoHS 규정 준수 납땜성을 위한 무광 주석 도금. 고전류 전기차 충전 접점용 은 도금 - 접점 계면에서 106% IACS 전도도 제공. 두 가지 모두 선택적 도금 구성으로 제공됩니다.
전해연마(EP)
자체 전해연마 라인을 통해 스테인리스강 및 티타늄 커넥터 부품에 Ra < 0.25 µm의 거울처럼 매끄러운 표면을 구현합니다. 이는 초청정 표면 마감이 요구되는 반도체 및 의료용 커넥터 접점에 필수적입니다.
부동태화 및 양극 산화
ASTM A967에 따른 스테인리스강의 구연산 및 질산 부동태화 처리. 알루미늄 커넥터 하우징 및 백쉘의 절연 및 내마모성을 제공하는 II형 및 III형 경질 양극 산화 처리.
열처리
베릴륨 구리 접점(C17200)은 최적의 스프링 특성을 얻기 위해 시효 경화 처리가 되어 있습니다. 인청동 단자는 응력 완화 처리가 되어 있습니다. 항공우주 등급 티타늄 및 인코넬 부품에는 진공 열처리가 가능합니다.
커넥터 단자 생산 공정
CAD 도면부터 포장 부품까지, Richconn 모든 단계에 검사 게이트가 있는 구조화된 DFM 기반 생산 프로세스를 따릅니다.
DFM 리뷰
도면 검토 후 24시간 이내에 공차, 재료 및 공정 관련 권장 사항을 제공해 드립니다.
프로토 타이핑
첫 번째 시제품은 영업일 기준 5~7일 이내에 발송됩니다. 모든 시제품 발송 시 CMM 검사 보고서(FAI)가 포함됩니다.
PPAP / 샘플 승인
자동차 고객을 위한 IATF 16949에 따른 완벽한 PPAP 문서. 치수 보고서, 재료 인증서 및 공정 흐름도 포함.
대량 생산
SPC 모니터링 기능을 갖춘 CNC 가공. IQC → IPQC → FQC → OQC의 4단계 품질 검사. 중요 치수에 대한 CCD 자동 분류 기능.
표면 처리
도금, 부동태화 처리, 열처리 또는 전해연마 등 고객 사양에 따른 공정을 제공합니다. 염수 분무 시험 및 공정 후 두께 검증을 완료합니다.
배송
진공 밀봉 산화 방지 포장. 릴, 튜브, 트레이 또는 벌크 포장 옵션 제공. 제조 번호 추적 가능한 글로벌 배송.
당사 맞춤형 커넥터 단자가 사용되는 곳
Richconn 커넥터 단자는 높은 신뢰성, 대량 생산 및 엄격한 공차 요구 사항이 있는 다양한 산업 분야에 사용됩니다.
가전제품
- 스마트폰 충전 접점
- TWS 이어폰 포고핀
- 스마트워치 자석 커넥터
- 노트북 Type-C 내부 단자
- 카메라 모듈 접점
자동차 및 EV
- 와이어 하네스 단자
- EV 충전기 접점
- HV 배터리 팩 핀
- ECU 커넥터 핀
- ABS/ESP 센서 단자
통신 및 5G
- SMA/SMP RF 센터 핀
- 기지국 안테나 피드
- 광 송수신기 접점
- 서버 백플레인 핀
- 동축 케이블 커넥터
항공 우주 및 방산 분야
- MIL-SPEC 원형 접점
- 항공전자 커넥터 핀
- 밀폐형 피드스루 단자
- 위성 RF 인터커넥트
- 비행 제어 하네스 핀
반도체 장비
- 테스트 프로브 핀
- IC 테스트 소켓 접점
- 웨이퍼 프로버 바늘
- 소켓 핀 번인
- 핸들러 접촉 프로브
의료 기기
- 내시경 신호 접점
- 환자 모니터 커넥터
- 이식형 장치 피드스루
- 수술 로봇 인터페이스 핀
- IVD 기기 프로브 팁
공업 자동화
- 서보 드라이브 커넥터 핀
- PLC I/O 터미널 접점
- 센서 커넥터 단자
- 고강도 전력 접점
- 로봇 티칭 펜던트 핀
에너지 및 전력
- 배터리 팩 연결 핀
- 인버터 버스바 단자
- 태양광 접속함 접점
- 전기차 충전기 파일 터미널
- DC 접촉기 접점
커넥터 단자 품질을 어떻게 보장하는가
IATF 16949 및 AS9100D 이중 인증을 획득했습니다. Richconn 당사는 생산하는 모든 커넥터 단자에 자동차 및 항공우주 등급의 품질 관리를 적용합니다. 당사의 검사 장비에는 미쓰토요 CMM, CCD 자동 분류기 및 산업별 특화 시험기가 포함됩니다.
CMM 및 OMM 검사
초도품 검사 및 SPC 치수 모니터링을 위한 미쓰토요 좌표 측정기(±0.001mm). 부품을 제거하지 않고 공정 중 검증을 위한 온머신 측정(OMM).
CCD 자동 정렬
비전 기반 자동 선별기는 최대 분당 600개의 속도로 생산량의 100%를 검사합니다. 치수 편차, 표면 결함 및 도금 불규칙성을 감지하며, 이는 포고 핀 및 마이크로 접점에 매우 중요합니다.
삽입력 테스트
푸시-풀 힘 시험기(0~50kg, ±0.05 정확도)는 커넥터 OEM 사양에 따른 삽입 및 추출력을 검증합니다. USCAR 및 LV 214 표준을 준수하는 자동차 단자에 필수적입니다.
2D/2.5D 광학 측정
정밀 커넥터 핀의 비접촉 측정을 위한 프로파일 프로젝터 및 비디오 측정 시스템. 4대의 프로젝터와 4대의 비디오 측정 장비를 통해 대량 생산 시 검사 병목 현상 없이 원활한 측정이 가능합니다.
염수 분무 및 환경 테스트
ASTM B117에 따른 염수 분무 시험을 통해 도금 부식 저항성을 검증합니다. 일반적으로 자동차 단자의 경우 48~96시간, 항공우주 접점의 경우 최대 500시간까지 시험을 진행합니다. RoHS XRF 분석을 통해 재료의 규정 준수 여부를 확인합니다.
표면 거칠기 및 경도
미쓰토요 표면 거칠기 측정기(Ra 측정)와 비커스 경도 측정기는 가공 후 및 열처리 후 특성을 검증합니다. 특정 경도 범위가 요구되는 스프링 장착 접촉부에 매우 중요합니다.
커넥터 터미널 프로젝트를 시작할 준비가 되셨나요?
전송 Richconn 도면, 재료 소요량, 연간 생산량, 도금 또는 검사 요구 사항 등을 알려주시면 부품 구조를 검토하고 가공 경로를 평가하여 시제품 또는 양산 공급에 대한 실질적인 견적을 제공해 드릴 수 있습니다.
