현대 제조업은 로봇 팔에 크게 의존합니다. 이 기계는 여러 작업에서 인간의 실수를 줄이는 동시에 더 나은 효율성과 정밀성을 제공합니다.
이 블로그 게시물에서는 다양한 유형의 로봇 팔, 주요 부품, 생산 방법 및 다양한 분야에서의 산업적 활용에 대해 다룹니다.

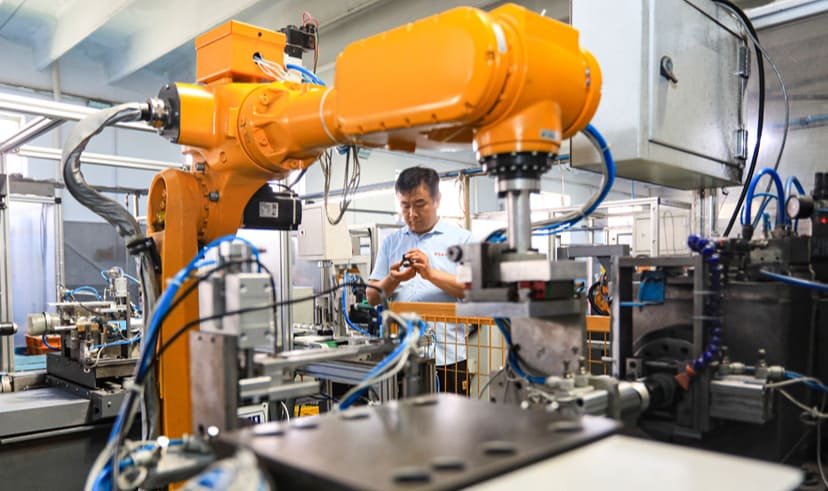

로봇 팔 제조란 무엇인가?
간단히 말해서, 산업 작업을 자동화하는 프로그래밍 가능한 기계 장치를 만드는 제조 공정입니다. 이러한 기계는 세부적인 엔지니어링을 통해 인간 팔의 기능을 모방합니다.
각 팔은 액추에이터, 조인트 및 센서를 포함한 특정 구성 요소를 사용합니다. 이러한 요소는 로봇이 위험하거나 복잡한 작업을 일정한 정밀도로 처리할 수 있도록 합니다.
제조업의 로봇 팔의 종류
SCARA 로봇(선택적 준수 관절형 로봇 팔)
SCARA 로봇은 유연한 수평 운동과 비융통적인 수직 운동을 결합합니다. 이 장치는 포장 작업과 전자 제조에서 매우 잘 작동합니다. 조립, 픽앤플레이스 및 분배 작업을 매우 잘 수행합니다.
SCARA 디자인은 안정성과 유연성의 효율적인 조합을 제공하여 이 로봇은 제한된 공간에서 가벼운 탑재량을 사용하는 자동화 작업에 적합합니다.
다 관절 로봇
관절 로봇은 회전 베이스에 연결된 여러 개의 회전 조인트를 가지고 있습니다. 인간의 팔처럼 만들어졌으며 5개 이상의 조인트가 있습니다. 이 로봇은 광범위한 동작 범위로 인해 작업 영역의 모든 지점에 도달할 수 있습니다.
많은 산업이 유연성 때문에 관절형 로봇을 선호합니다. 이들은 매우 정밀하게 용접, 조립 및 도장 작업을 수행합니다. 이러한 적응성으로 인해 이들은 제조 시설에서 가장 중요한 산업용 로봇이 됩니다.
협동로봇(코봇)
협업 로봇은 인간과 공유하는 공간에서 안전하게 작업합니다. 안전 장벽이 필요 없고 위험하고 반복적이며 힘이 필요한 작업도 수행할 수 있습니다. 이를 통해 인간 근로자는 정신적 능력이 필요한 어려운 작업에 집중할 수 있습니다.
코봇에는 여러 가지 안전 기능이 포함되어 있습니다. 힘 센서는 충돌을 감지하고 즉시 작동을 중단하여 대응합니다. 마찬가지로 둥근 외부 디자인은 우발적인 접촉 시 부상 위험을 줄여줍니다.
델타 로봇
델타 로봇은 병렬 링크 구조에서 3개의 팔을 사용합니다. 이 팔은 중앙 플랫폼에 연결되어 X, Y 및 Z 축에서 정밀한 움직임을 가능하게 합니다. 컴팩트한 디자인으로 오버헤드 장착이 가능하여 바닥 공간을 절약하고 작업장 효율성을 높입니다.
제약, 식품 및 전자 산업은 델타 로봇을 광범위하게 사용합니다. 이 장치는 뛰어난 정확도와 속도로 조립 및 포장 작업을 수행합니다.
로봇 팔의 주요 구성 요소
기계적 구조
조인트, 링크 및 기본 구성 요소는 로봇 팔의 기계적 구조를 형성합니다. 이러한 요소는 필요한 작동 매개변수를 결정하는 물리적 프레임워크를 형성합니다. 이 구조는 팔의 최대 도달 범위, 탑재량 및 사용 가능한 자유도를 정의합니다.
컨트롤러
컨트롤러는 로봇 팔의 중앙 처리 장치 역할을 합니다. 이 장치는 프로그래밍된 명령을 처리하고 액추에이터에 신호를 주어 팔의 움직임으로 변환합니다. 각 컨트롤러는 속도 조절, 경로 계획, 토크 제어를 포함한 여러 기능을 조정합니다.
센서
전자 센서는 로봇 팔의 작동 공간에서 물리적 속성을 측정하고 인식합니다. 근접 측정, 위치 좌표, 힘 적용 및 시각 정보에 대한 필요한 데이터를 컨트롤러에 전송합니다. 이러한 지속적인 피드백은 안전한 작동을 허용하여 동적 제조 환경에서 충돌을 방지합니다.
액추에이터
액추에이터는 전기 에너지를 기계적 운동으로 변환하여 로봇 팔에 전력을 생성합니다. 이러한 구성 요소는 위치 정확도와 정확한 속도로 특정 관절에서 정밀한 움직임을 수행합니다. 액추에이터는 로봇 팔의 모든 물리적 조작 및 작동을 제어합니다.
엔드 이펙터
엔드 이펙터는 로봇 팔의 끝점에 부착되어 특정 작업을 수행합니다. 이러한 구성 요소는 다양한 작업을 통해 작업물과 직접 상호 작용합니다. 이러한 상호 작용에는 재료 취급, 절단 작업 및 재료 처리 작업이 포함됩니다.
로봇팔 제조 공정
1단계: 디자인 및 계획
생산 과정은 광범위한 전략적 계획 및 디자인 개발로 시작됩니다. 엔지니어는 전문화된 CAD 자세한 모델을 만드는 소프트웨어. 이 모델은 팔의 치수, 구조 및 동작 범위를 정의합니다.
계획 단계에서는 작업 범위 사양, 자유도, 탑재량 제한, 동작 제어 제약을 포함한 주요 기능 매개변수에 초점을 맞춥니다.
2단계: 재료 선택
재료 선택은 생산의 두 번째 단계입니다. 엔지니어는 의도된 응용 프로그램 요구 사항에 따라 재료를 선택합니다. 고성능 산업용 암에는 내구성과 강도를 위해 합금강이 필요합니다. 에너지 효율성을 우선시하는 응용 분야에서는 마그네슘 및 알루미늄 합금이 경량 특성으로 가장 좋습니다.
3단계: 제작 기술
각 부품마다 제작 방법이 다릅니다.
- CNC 가공은 ±0.001mm의 정밀한 허용 오차로 조인트를 생성합니다.
- 구조적 구성 요소는 전통적인 주조 및 단조 공정에 따라 달라집니다.
- 3D 프린팅 기술을 사용하면 복잡한 기하학적 부품의 빠른 프로토타입 제작 및 생산이 가능합니다.
4단계: 조립 과정
기본 구조는 로봇 팔 조립을 위한 기초 역할을 합니다. 기술자는 특수 주문에 따라 기계 부품을 설치합니다. 그들은 어깨 관절에서 시작하여 각 연결 지점을 통해 바깥쪽으로 작업합니다. 다음 단계는 각 관절에 액추에이터를 설치하는 것입니다. 그런 다음 팀은 구조 전체에 센서 네트워크를 추가합니다. 마지막 기계적 단계는 조립 프로세스를 완료하기 위해 엔드 이펙터를 추가하는 것입니다.
현대 생산 라인은 자동화된 테스트 시스템을 사용합니다. 이 시스템은 조립 중에 각 구성 요소의 기능과 호환성을 검증합니다.
5단계: 품질 관리 및 테스트
엄격한 품질 관리 조치는 전체 제조 절차를 보호합니다. 로봇 팔은 설계 요구 사항을 충족하는지 확인하기 위해 세부적인 검사를 거칩니다. 테스트 단계에는 팔이 지정된 부하에서 반복적으로 움직이는 번인 테스트가 포함됩니다. 전기 안전 검사는 적절한 절연을 확인합니다. 이러한 테스트는 각 팔이 대상 작업장에서 신뢰할 수 있는 성능을 제공한다는 것을 확인합니다.
로봇 팔의 응용 분야
자동차
로봇 팔은 자동차 제조에서 중요한 역할을 수행합니다. 스폿 용접 차량 차체 패널을 매우 정확하게 작업합니다. 이 시스템은 표면에 페인트 층을 고르게 도포합니다. 또한 나사 구동 작업 및 윈드실드 설치를 포함한 복잡한 조립 작업도 수행합니다.
이러한 팔은 작업장 안전 위험을 줄이고 페인트 연기와 같은 유해 물질로부터 근로자를 보호합니다. 또한 생산 효율성을 크게 높입니다.
전자 제품 제조
전자 제품 생산자는 정밀한 조립 작업을 위해 로봇 팔에 의존합니다. 이 기계는 납땜 작업 및 구성 요소 배치에 능숙합니다. 작은 부품을 처리할 때 미크론 미만의 정확도를 달성합니다. 이 팔은 또한 회로 기판의 세부적인 품질 검사를 수행합니다.
일관성과 정확성 덕분에 제조업체는 더욱 신뢰할 수 있는 전자 제품을 생산할 수 있습니다.
음료 및 식품
음료 및 식품 부문에서는 다양한 작업에 로봇 팔을 사용합니다. 여기에는 제품 분류, 포장 작업 및 병 취급이 포함됩니다. 이러한 팔은 또한 정밀한 충전 및 캡핑 기능을 수행합니다.
그들은 효율적으로 제품을 용기에 포장하고 품목을 유형이나 크기에 따라 분류합니다. 추가 작업에는 제품 라벨링, 품질 보증 및 쇼핑 및 보관을 위한 팔레타이징이 포함됩니다.
의료
의료 시설은 다양한 응용 프로그램에서 로봇 팔을 구현합니다. 이러한 시스템은 외과의가 최소 침습 절차. 그들은 환자가 물리 치료 중에 지속적인 움직임을 수행하도록 돕습니다. 실험실에서 이 팔은 간단한 분석과 같은 일상적인 작업을 자동화합니다.
운송
로봇 팔은 여러 기능을 통해 물류 작업을 혁신합니다. 팔레타이징 및 디팔레타이징 작업을 효율적으로 실행합니다.
이 팔은 트럭의 하역 및 적재, 패키지 분류 및 빈 포장 작업을 관리합니다. 또한 재고 모니터링에도 도움이 됩니다.
또한 로봇 팔은 피로 없이 지속적인 작업을 가능하게 합니다. 무거운 물건을 들어올리는 것으로 인한 직장 부상을 줄이고 작업 효율성을 높입니다.
로봇 팔 제조 기술의 발전 및 추세
머신러닝과 인공지능의 통합
머신 러닝과 AI는 현대 로봇 팔의 기능에 혁명을 일으켰습니다. 이러한 기술을 통해 로봇은 이제 자체 학습 과정을 통해 향상된 기능으로 작업을 수행할 수 있습니다.
고급 센서는 AI 시스템이 로봇의 동작을 안내하기 위해 분석하는 환경 데이터를 수집합니다. 강화 학습 기술을 통해 로봇 팔은 각 작업에 대한 명시적 프로그래밍이 필요 없이 복잡한 작업을 자동으로 학습할 수 있습니다.
비전 시스템 통합
첨단 비전 기술은 로봇 팔의 작동 능력을 변화시켰습니다. 특수 조명 시스템, 3D 및 2D 카메라, 비전 소프트웨어의 조합은 완전한 시각 처리 시스템을 만듭니다.
로봇은 작업 공간에서 물체의 움직임을 정확하게 식별하고 추적할 수 있습니다. 이러한 기능을 통해 작업 중에 자동으로 조정할 수 있습니다. 향상된 시각 처리로 물체의 정확한 위치 지정에 대한 필요성이 감소하고 픽 앤 플레이스 작업에서 품질 관리 작업 및 성능이 향상됩니다.
소프트 로봇 개발
소프트 로봇 분야는 기존의 단단한 로봇 시스템에 혁신적인 대안을 제시했습니다.
이제 제조업체는 유연한 폴리머 및 실리콘 고무와 같은 소재를 사용하여 유연한 로봇 팔을 만들 수 있습니다. 이러한 소재의 고유한 유연성 덕분에 로봇과 인간 간의 안전한 협업이 가능합니다.
이러한 시스템은 엄격한 대안에 비해 더 높은 자유도를 얻습니다.
일부 새로운 혁신에는 고유 감각 감지 능력을 갖춘 유체 탄성체 액추에이터가 포함됩니다.
디지털 트윈의 진화
디지털 트윈 기술은 가상 시스템 복제를 통해 로봇 팔 제조 공정을 재정의했습니다.
운영자는 실제 로봇 시스템의 정확한 디지털 사본을 만들어 성능을 분석하고 모니터링할 수 있습니다. 이러한 가상 모델은 실제 생산 전에 포괄적인 구성과 새로운 디자인의 테스트를 허용합니다. 이 기술은 가능한 시스템 오류를 예측하고 실시간 운영 매개변수를 최적화하는 데에도 도움이 됩니다.
요약하자면
현대 산업의 주요 우선순위는 이제 로봇 팔 제조입니다. 이러한 시스템은 운영 효율성을 극대화하고, 운영에 큰 정밀성을 제공하며, 다양한 작업에 적응합니다.
로봇 팔 제조를 위해 CNC 가공 서비스가 필요한 경우 RICHCONN 가장 좋은 선택입니다. 할 수 있습니다 최대한 빨리 여기를 클릭해주세요. 언제.
관련 질문
로봇 팔은 제조 과정에서 어떻게 보정됩니까?
제조업체는 정확한 작동을 보장하기 위해 운동학적 교정을 사용합니다. 이 프로세스는 팔의 프레임워크에서 관절의 방향 및 위치를 포함한 주요 구조적 매개변수를 식별하고 조정합니다.
로봇 팔에 사용되는 소재를 선택할 때 고려하는 주요 요소는 무엇입니까?
재료 선택은 강도, 강성 및 무게의 균형을 맞춰야 합니다. 강철 합금과 알루미늄 합금은 가장 좋은 선택 중 하나입니다. 이러한 재료는 경량 특성을 통해 작동력에 효과적으로 저항하는 동시에 뛰어난 제어력을 유지합니다.
고속 로봇 팔의 정밀도를 유지하기 위해 고려해야 할 사항은 무엇입니까?
고속 정밀도에는 고급 제어 시스템, 위치 정확도를 위한 절대 인코더, 통합 센서를 포함한 세 가지 주요 구성 요소가 필요합니다. 이러한 구성 요소는 작동 중에 속도, 위치 및 가속도를 모니터링하기 위해 함께 작동합니다.
로봇 팔은 어떻게 다양한 유형의 물체를 다루나요?
고급 감지 시스템은 물체의 변화 처리를 가능하게 합니다. 비전 시스템은 다양한 크기와 모양을 처리합니다. 토크/힘과 촉각 피드백 메커니즘은 팔이 다양한 물체의 크기와 무게에 맞게 움직임과 그립을 조정할 수 있도록 합니다.
로봇 팔 제조에 3D 프린팅이 어떤 영향을 미치는가?
3D 프린팅 기술은 제조업체가 매우 정밀하게 복잡한 부품을 만들 수 있게 해줍니다. 공압 및 배선 시스템을 위한 내부 채널의 통합을 용이하게 합니다. 또한 예비 부품의 주문 생산도 가능합니다.
로봇 팔의 엔드 이펙터를 설계하는 데 어떤 과제가 있나요?
엔드 이펙터 설계는 페이로드별 적응, 물체 취급의 다양성, 강도를 손상시키지 않으면서 무게 최적화라는 세 가지 주요 과제에 직면합니다. 각 측면에는 신중한 전문가 평가가 필요합니다.
